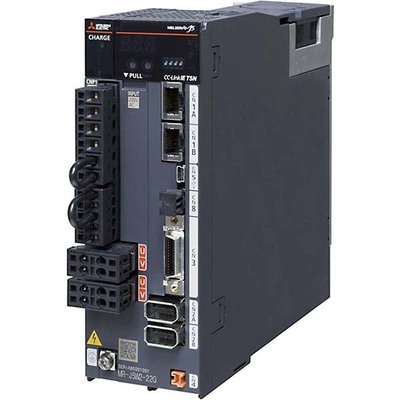

Acionador Servo Duplo MELSERVO J5 Mitsubishi Electric MR-J5W2-1010G Acionador servo duplo Mitsubishi Electric MR-J5W2-1010G, série MELSERVO J5, com 1kW de potência nominal e comunicação CC-Link. Ideal para controle de movimento preciso.
Visão geral
Este é um acionador servo duplo (eixo duplo) AC para movimento com amplificador, da série MELSERVO J5 da Mitsubishi Electric. Ele é projetado para aplicações de controle de movimento e oferece funcionalidades avançadas para otimizar o desempenho de máquinas.
O equipamento conta com freio dinâmico integrado e resistor de regeneração embutido, proporcionando soluções compactas e eficientes. Sua capacidade de comunicação via CC-Link permite integração facilitada em sistemas de automação industrial, garantindo a transmissão de dados em alta velocidade.
Com classificação de proteção IP20, este acionador é adequado para operação em ambientes com temperaturas de 0 a 60°C, suportando diversas condições de trabalho em linhas de produção e equipamentos automatizados.
Principais recursos
- Acionador servo AC duplo (2 eixos)
- Freio dinâmico integrado
- Resistor de regeneração integrado
- Comunicação CC-Link
- Controle avançado de vibração
- Diagnóstico de máquina com previsão de falhas
- Interface de encoder do lado da carga
- Função de segurança Torque Off (STO)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Acionador servo AC |
| Nome da série do produto / família | Série MELSERVO J5 |
| Nome da sub-gama | Série MR-J5 |
| Funções | Acionador servo AC duplo (2 eixos) / amplificador modo de posicionamento método de controle PWM de onda senoidal / método de controle de corrente método da tabela de pontos monitor analógico de 2 canais Safe torque off (STO) controle em malha totalmente fechada interface de encoder do lado da carga compatível com TSN controle avançado de vibração II filtro adaptativo II filtro robusto ajuste rápido ajuste automático ajuste em um toque função tough drive função gravador de drive função de diagnóstico de máquina (incluindo previsão de falhas) função de monitoramento de energia compensação de perda de movimento controle super trace |
| Design | Freio dinâmico integrado resistor de regeneração integrado tipo de 2 fios método de comunicação ventilação forçada e resfriamento |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tensão de alimentação (DC) | 283Vdc-340Vdc |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 6A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Funções de proteção | Desligamento por sobrecorrente desligamento por sobretensão regenerativa sobrecarga (térmico eletrônico) proteção contra superaquecimento do servomotor proteção contra falha do encoder proteção contra falha regenerativa proteção contra subtensão proteção contra falha de energia instantânea proteção contra excesso de velocidade proteção contra erro excessivo proteção contra inversão de polaridade magnética proteção contra falha de controle de servo linear |
| Protocolo de comunicação | CC-Link |
| Entradas digitais | 1 x entrada digital (24Vcc; dreno/fonte) (EM2) 1 x entrada digital (24Vcc; dreno/fonte) (DI1) 1 x entrada digital (24Vcc; dreno/fonte) (DI2) 1 x entrada digital (24Vcc; dreno/fonte) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (CALM) 1 x saída de relé (MBR) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1) 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A172mm x L85mm x P195mm |
| Altura líquida (mm) | 172 mm |
| Largura líquida (mm) | 85 mm |
| Profundidade líquida (mm) | 195 mm |
| Temperatura ambiente para operação | 0…+60 °C |
| Temperatura ambiente para armazenamento | -25°C…+70 °C |
| Consumo de corrente | 9.8A entrada |
| Consumo de energia | (consumo de energia auxiliar do acionador) 55 W |
| Código de pedido / SKU do fabricante | MR-J5W2-1010G |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ5W21010G |
| Em conformidade com as normas | Marcação CE TUV Rheinland cULus UL KC EN61800-5-2 EN61800-5-1 EN61800-3 EN ISO 13849-1 PLe Cat3/4 EN62061 SILCL3 IEC61508-5-2 EN63000 UL61800-5-1 CSA GB KSC9800-3 KN61800-3 |
| Benefícios | comunicação serial de alta velocidade comunicação de grande capacidade (1Gbps) ciclo de comunicação de comando de ≥ 31.25μs e frequência de resposta de 3.5kHz permitem controle de movimento avançado |
| Acessórios recomendados | Compatível com servomotores HK-KT43W (2.6A (com amplif. 200Vac)) HK-KT63W (4.5A (com amplif. 200Vac)) HK-KT43UW (2.1A (com amplif. 200Vac)) HK-KT7M3W (4.7A (com amplif. 200Vac)) HK-KT103W (5A (com amplif. 200Vac)) HK-KT7M3UW (4A (com amplif. 200Vac)) HK-KT103UW (4.9A (com amplif. 200Vac)) HK-KT634W (2.3A (com amplif. 200Vac/400Vac)) HK-KT7M34W (2.4A (com amplif. 200Vac/400Vac)) HK-KT1034W (2.5A (com amplif. 200Vac/400Vac)) HK-KT1534W (4.4A (com amplif. 200Vac/400Vac)) HK-KT2034W (5.3A (com amplif. 200Vac/400Vac)) HK-KT2024W (4.5A (com amplif. 200Vac/400Vac)) HK-ST52W (3A (com amplif. 200Vac)) HK-ST102W (5.3A (com amplif. 200Vac)) HK-ST1024W (3.2A (com amplif. 200Vac)) HK-ST1724W (4.5A (com amplif. 200Vac)) HK-ST2024AW (5.2A (com amplif. 200Vac/400Vac)) |
Documentos
Este produto é compatível com diversos servomotores da Mitsubishi Electric, conforme listado na seção de acessórios recomendados.
