Visão geral
O Servo Drive Duplo AC MDS-DH2-V2-4040 da Mitsubishi Electric é um amplificador de movimento AC de dois eixos com freio dinâmico integrado, pertencente à série MDS-DH2. Projetado para alta performance, oferece controle preciso em aplicações de automação industrial.
Este equipamento opera com uma tensão de alimentação que varia de 380VCA a 480VCA (classe 400V) ou de 513VCC a 648VCC, aceitando entrada trifásica (3P) ou corrente contínua. Sua classificação de proteção IP20 indica adequação para ambientes com controle de poeira e objetos maiores que 12,5mm.
Principais recursos
- Servo drive AC de duplo eixo
- Amplificador de movimento
- Freio dinâmico integrado
- Controle senoidal PWM
- Controle de corrente
- Função Safe Torque Off (STO)
- Controle em malha fechada
- Ventilação forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MDS-DH2 |
| Funções | Servo drive AC de duplo eixo / amplificador de movimento controle senoidal PWM/método de controle de corrente Safe torque off (STO) controle em malha fechada |
| Projeto | Freio dinâmico integrado refrigeração por ventilação forçada |
| Tensão de alimentação (AC) | 380VCA-480VCA (classe 400V; 400VCA / 415VCA / 440VCA) |
| Tensão de alimentação (DC) | 513VCC-648VCC |
| Tipo de rede | Entrada trifásica (3P) ou entrada CC |
| Corrente nominal | 7.3A |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

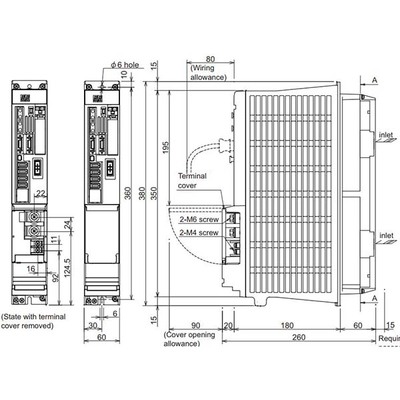

| Dimensões | A380mm x L60mm x P200mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 5.8A entrada |
| Compatibilidade técnica com | Série HF[] |
| Corrente máxima | (eixo A) 40A / (eixo B) 40 A |
| Código de pedido / SKU do fabricante | MDS-DH2-V2-4040 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alto desempenho; drives de fuso com o ciclo de controle de corrente mais rápido O desempenho básico é drasticamente aprimorado (controle de alto ganho) A combinação de motor servo de alta velocidade e detector de alta precisão ajuda a aprimorar o desempenho geral do drive. |
Documentos
O servo drive MDS-DH2-V2-4040 é compatível com a série HF[].
Para mais informações ou para discutir suas necessidades de automação, entre em contato conosco.
