Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive DC |
| Série/Nome da família do produto | MELSERVO J4 series |
| Nome do sub-range | MR-J4 series |
| Funções | Servo drive/amplificador AC de movimento duplo (2 eixos), controle PWM senoidal/método de controle de corrente, monitor analógico de 2 canais, controle em malha fechada completa, controle adaptativo avançado de vibrações II, filtro adaptativo II, filtro robusto, autotuning, tuning com um toque, função de drive robusto a vibrações, função de gravação de drive, função de aperto e ajuste, função de diagnóstico de máquina, função de monitoramento de energia, modo de compatibilidade J3 |
| Design | Freio dinâmico integrado, resistor regenerativo integrado, tipo 2 fios, método de resfriamento natural |
| Tensão de alimentação (CC) | 24Vcc-48Vcc |
| Display | LED / 6 dígitos |
| Tipo de rede | Entrada CC |
| Corrente nominal | 2.4A |
| Potência ativa nominal (kW) | 30W / 0.03kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, sobrecarga (térmica eletrônica), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha regenerativa, subtensão, falha de energia instantânea, excesso de velocidade, erro excessivo |
| Protocolo de comunicação | Sem interface de comunicação |
| Entradas digitais | 1 x entrada digital (sink/source) (EM2), 1 x entrada digital (sink/source) (FLS-A), 1 x entrada digital (sink/source) (RLS-A), 1 x entrada digital (sink/source) (DOG), 1 x entrada digital (sink/source) (FLS-B), 1 x entrada digital (sink/source) (RLS-B) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (CALM), 1 x saída digital (tipo contato relé) (CINP), 1 x saída digital (tipo contato relé) (MBR-A), 1 x saída digital (tipo contato relé) (MBR-B) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A168mm x L30mm x P100mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 30 mm |
| Profundidade líquida (mm) | 100 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 2.4A entrada |
| Consumo de energia | (consumo de energia auxiliar) 10 W |

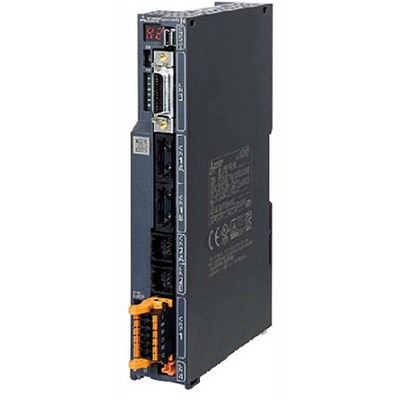

| Código de pedido / SKU do fabricante | MR-J4W2-0303B6 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ4W20303B6 |
| Em conformidade com normas | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-5-2, EN61800-5-1, EN61800-3, EN ISO 13849-1 PLe Cat3, EN62061 SILCL3, IEC61508-5-2, EN50581, UL508C, CSA, KC, EAC |
| Acessórios recomendados | Compatível com servomotores HG-AK0136 (2.1A), HG-AK0236 (2.1A), HG-AK0336 (2.2A) |
Documentos
O servo drive MR-J4W2-0303B6 é compatível com os servomotores modelos HG-AK0136 (2.1A), HG-AK0236 (2.1A) e HG-AK0336 (2.2A).
