Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série do produto / Nome da família | MELSERVO J4 series |
| Nome do sub-gama | MR-J4 series |
| Funções | Servo drive/amplificador AC duplo (2 eixos) com controle por onda senoidal PWM/controle de corrente, Safe Torque Off (STO), controle em malha fechada completa, interface de encoder do lado da carga, supressão avançada de vibração II, filtro adaptativo II, filtro robusto, auto tuning, one-touch tuning, função Tough Drive, função gravador de drive, função de aperto e ajuste, função de diagnóstico de máquina, função de monitoramento de energia, função de medição de escala, modo de compatibilidade J3 |
| Design | Freio dinâmico integrado, resistor regenerativo integrado, tipo 2 fios, método de comunicação SSCNET III/H, refrigeração por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 5.8A |
| Potência ativa nominal (kW) | 750W / 0.75kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, sobrecarga (térmica eletrônica), proteção contra superaquecimento do servo motor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção por subtensão, proteção contra falha de energia instantânea, proteção contra sobrevelocidade, proteção contra erro excessivo, proteção de detecção de polo magnético, proteção contra falha de controle linear do servo |
| Entradas digitais | 1 x entrada digital (24Vdc; sink/source) (EM2), 1 x entrada digital (24Vdc; sink/source) (FLS-A), 1 x entrada digital (24Vdc; sink/source) (RLS-A), 1 x entrada digital (24Vdc; sink/source) (DOG), 1 x entrada digital (24Vdc; sink/source) (FLS-B), 1 x entrada digital (24Vdc; sink/source) (RLS-B) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (CALM), 1 x saída digital (tipo contato relé) (CINP), 1 x saída digital (tipo contato relé) (MBR-A), 1 x saída digital (tipo contato relé) (MBR-B) |
| Grau de proteção | IP20 |
| Dimensões | A168mm x L85mm x P195mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 85 mm |
| Profundidade líquida (mm) | 195 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 7.5A entrada |
| Consumo de energia | (Consumo de energia auxiliar do drive) 55 W |

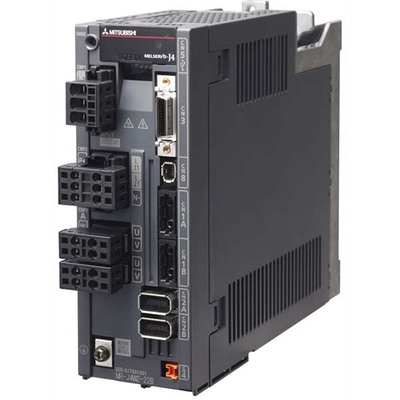

| Código de pedido / SKU do fabricante | MR-J4W2-77B |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ4W277B |
| Conforme com padrão(ões) | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-5-2, EN61800-5-1, EN61800-3, EN ISO 13849-1 PLe Cat3, EN62061 SILCL3, IEC61508-5-2, EN50581, UL508C, CSA, KC, EAC |
| Acessórios recomendados | Compatível com servo motores HG-KR43 (2.6A), HG-MR43 (2.6A), HG-SR51 (2.8A), HG-SR52 (2.9A), HG-JR53 (3A), HG-KR73 (4.8A), HG-MR73 (5.8A), HG-JR73 (5.6A), HG-UR72 (5.4A), LM-H3P2A-07P-BSS0 (1.8A), LM-H3P3A-12P-CSS0 (1.7A), LM-K2P1A-01M-2SS1 (2.3A), LM-U2PAD-10M-0SS0 (1.9A), LM-U2PAF-15M-0SS0 (2.7A), LM-U2PBD-15M-1SS0 (3A), LM-H3P3B-24P-CSS0 (3.4A), LM-H3P3C-36P-CSS0 (5.1A), LM-H3P7A-24P-ASS0 (3.4A), LM-K2P2A-02M-1SS1 (3.7A), LM-U2PBF-22M-1SS0 (4.6A), TM-RFM004C20 (2.2A), TM-RFM006C20 (3.2A), TM-RFM006E20 (3A), TM-RFM012E20 (3.8A), TM-RFM012G20 (3.6A), TM-RFM040J10 (4.3A) |
Documentos
Este produto é equivalente ao MRJ4W277B.
