Servo Drive Duplo AC Mitsubishi Electric MDS-E-V2-160 33A O Servo Drive Duplo AC Mitsubishi Electric MDS-E-V2-160 (SKU: MDS-E-V2-160) é um amplificador de movimento para aplicações de servo acionamento em eixos duplos. Este equipamento, parte da série MDS-E, opera com tensão de alimentação de 200-230Vac, proveniente de uma entrada trifásica (3P), e possui corrente nominal de 33A. Seu design inclui um freio dinâmico integrado para controle de movimento mais preciso e seguro. Projetado para ambientes industriais, o servo drive conta com ventilação forçada para resfriamento e oferece um grau de proteção IP20. Utiliza método de controle por modulação por largura de pulso senoidal (PWM) e controle de corrente, suportando controle em malha fechada completa. O processador dedicado garante alta velocidade de controle e desempenho básico aprimorado, ideal para tarefas que exigem precisão e eficiência. ### Principais recursos * Servo drive AC para eixos duplos * Amplificador de movimento integrado * Freio dinâmico embutido * Controle por PWM senoidal e controle de corrente * Controle em malha fechada completo * Ventilação forçada * Núcleo de processamento dedicado para alta velocidade e desempenho ### Especificações | Parâmetro | Valor | | :—————————— | :—————————————————— | | Marca principal | Mitsubishi Electric | | Função principal | Servo drive AC | | Série / nome da família | Série MDS-E | | Funções | Servo drive AC duplo (2 eixos) / amplificador, PWM senoidal, controle de corrente, malha fechada completa | | Design | Freio dinâmico integrado, resfriamento por ventilação forçada | | Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) | | Tipo de rede | Entrada trifásica (3P) | | Corrente nominal | 33A | | Protocolo de comunicação | Sem interface de comunicação | | Grau de proteção | IP20 | | Dimensões | A380mm x L90mm x P260mm | | Altura líquida (mm) | 380 mm | | Largura líquida (mm) | 90 mm | | Profundidade líquida (mm) | 260 mm | | Temperatura ambiente (operação) | 0…+55 °C | | Temperatura ambiente (armazen.) | -15°C…+70 °C | | Consumo de corrente | 60A de entrada | | Compatibilidade técnica com | Série HG | | Corrente máxima | 160 A | | Código de pedido / SKU | MDS-E-V2-160 | | Status do produto | Comercializado | ### Documentos * [Mitsubishi Electric – MELSERVO MDS-E-EH series – User manual.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjIvMDIvMTAvMTUvMDYvMDMvZmQ4MGVhNzQtMDJlMS00ZjIxLWJhM2MtZDk4ODM4M2QzMGVmL01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBNRUxTRVJWTyUyME1EUy1FLUVIJTIwc2VyaWVzJTIwLSUyMFVzZXIlMjBtYW51YWwucGRmIl1d?sha=b7aa92789158cb22) Este equipamento é compatível com a série HG. Para mais informações ou para solicitar um orçamento, entre em contato conosco. [Fale Conosco](https://mokka-sensors.com.br/#contato)
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | AC servo drive |
| Product series / family name | MDS-E series |
| Functions | Double (2-axis) AC motion servo drive / amplifier sine wave PWM control/current control method fully closed loop control |
| Design | built-in dynamic brake forced ventilation cooling |
| Supply voltage (AC) | 200Vac-230Vac (200V class; 220Vac / 230Vac) |
| Type of network | 3-phase input (3P) |
| Rated current | 33A |
| Communication protocol | No communication interface |
| Degree of protection | IP20 |

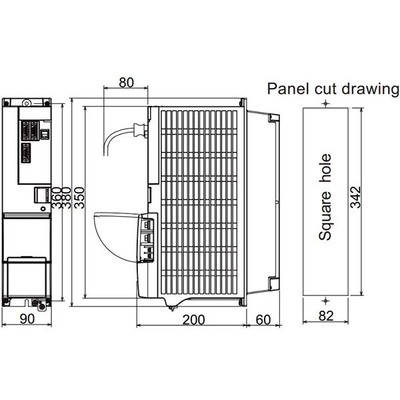

| Dimensions | H380mm x W90mm x D260mm |
| Net Height (mm) | 380 mm |
| Net Width (mm) | 90 mm |
| Net Depth (mm) | 260 mm |
| Ambient air temperature for operation | 0…+55 °C |
| Ambient air temperature for storage | -15°C…+70 °C |
| Current consumption | 60A input |
| Technical compatibility with | HG series |
| Maximum current | 160 A |
| Order code / Manufacturer SKU | MDS-E-V2-160 |
| Manufacturer product status | Commercialized |
| Benefits | High-performance servo; spindle drive units The servo control-dedicated core processor realizes an increase in control speed Leading to improved basic performance |
