Visão geral
Este servo drive AC duplo, pertencente à série MDS-DH2 da Mitsubishi Electric, é um amplificador de movimento projetado para aplicações de automação industrial. Possui freio dinâmico integrado e controle por onda senoidal PWM com método de controle de corrente.
O equipamento é capaz de operar com tensões de alimentação de 380Vca a 480Vca (classe 400V) ou 513Vdc a 648Vdc, com entrada trifásica (3P) ou entrada CC. Seu design robusto, com ventilação forçada e proteção IP20, garante operação confiável em ambientes industriais.
Projetado para alto desempenho, o servo drive MDS-DH2 oferece controle de corrente rápido e preciso, compatível com sistemas em malha fechada e dotado de função Safe Torque Off (STO). Seu controle de alta ganância aprimora o desempenho geral, especialmente quando combinado com servomotores de alta velocidade e detectores de alta precisão.
Principais recursos
- Servo drive AC duplo (2 eixos)
- Amplificador de movimento
- Freio dinâmico integrado
- Controle por onda senoidal PWM
- Método de controle de corrente
- Controle em malha fechada
- Safe Torque Off (STO)
- Ventilação forçada
- Proteção IP20
- Aplicações de alto desempenho e alta precisão
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MDS-DH2 |
| Funções | Servo drive AC duplo (2 eixos) / amplificador, controle por onda senoidal PWM / método de controle de corrente, Safe Torque Off (STO), controle em malha fechada completa |
| Design | Freio dinâmico integrado, refrigeração por ventilação forçada |
| Tensão de alimentação (AC) | 380Vca-480Vca (classe 400V; 400Vca / 415Vca / 440Vca) |
| Tensão de alimentação (DC) | 513Vcc-648Vcc |
| Tipo de rede | Entrada trifásica (3P) ou entrada CC |
| Corrente nominal | 7.3A (eixo A) / 3.9A (eixo B) |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

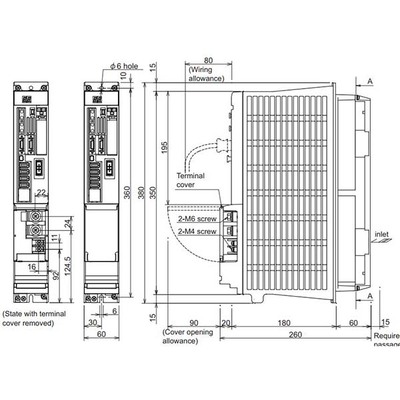

| Dimensões | A380mm x L60mm x P200mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 4.5A entrada |
| Compatibilidade técnica com | Série HF[] |
| Corrente máxima | (eixo A) 40A / (eixo B) 20 A |
| Código de pedido / SKU do fabricante | MDS-DH2-V2-4020 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alto desempenho; drives de spindle com o ciclo de controle de corrente mais rápido. O desempenho básico é drasticamente aprimorado (controle de alto ganho). A combinação de servomotor de alta velocidade e detector de alta precisão ajuda a aprimorar o desempenho geral do drive. |
Documentos
Este produto é compatível com a série HF[].
Entre em contato para mais informações sobre este equipamento.
