Principais recursos
- Servo drive AC duplo (2 eixos)
- Amplificador de movimento com freio dinâmico integrado
- Controle PWM senoidal
- Método de controle de corrente
- Safe torque off (STO)
- Controle em malha fechada completa
- Ventilação forçada
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / Nome da família do produto | MDS-DH2 series |
| Funções | Servo drive AC duplo (2 eixos) / amplificador, controle PWM senoidal/método de controle de corrente, Safe torque off (STO), controle em malha fechada completa |
| Design | Freio dinâmico integrado, refrigeração por ventilação forçada |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tensão de alimentação (DC) | 513Vdc-648Vdc |
| Tipo de rede | Entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 2.3A |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

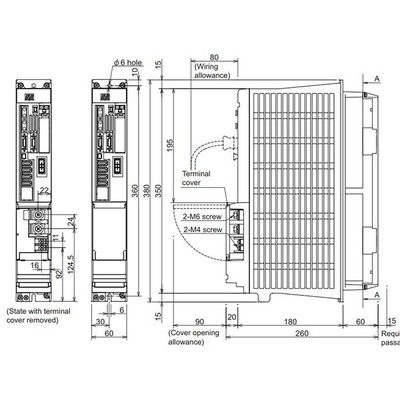

| Dimensões | A380mm x L60mm x P200mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 1.8A entrada |
| Compatibilidade técnica com | Série HF[] |
| Corrente máxima | (eixo A) 10A / (eixo B) 10 A |
| Código de pedido / SKU do fabricante | MDS-DH2-V2-1010 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alto desempenho; drives de spindle com o ciclo de controle de corrente mais rápido. O desempenho básico é drasticamente aprimorado (controle de alto ganho). A combinação de motor servo de alta velocidade e detector de alta precisão ajuda a aprimorar o desempenho geral do drive. |
—SEPARATOR—
Documentos
Este produto é compatível com a série HF[].
Entre em contato conosco para mais informações.
