Visão geral
O servo drive AC duplo (2 eixos) MDS-D2 da Mitsubishi Electric é um amplificador de movimento com freio dinâmico integrado, pertencente à série MDS-D2. Projetado para oferecer controle de corrente por PWM senoidal e em malha fechada, este equipamento garante alta precisão em aplicações de automação industrial.
Com uma corrente nominal de 16A, o MDS-D2-V2-8080 opera com tensões de alimentação de 200Vac a 230Vac (classe 200V) ou 270Vdc a 311Vdc, aceitando entrada trifásica (3P) ou corrente contínua. Sua construção robusta com ventilação forçada e proteção IP20 assegura operação confiável em ambientes com temperaturas de até 55°C.
Principais recursos
- Servo drive AC duplo (2 eixos)
- Freio dinâmico integrado
- Controle por PWM senoidal
- Controle em malha fechada
- Função Safe Torque Off (STO)
- Ventilação forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/família de produtos | MDS-D2 series |
| Funções | Servo drive AC duplo (2 eixos) / amplificador, controle por PWM senoidal / controle de corrente, Safe Torque Off (STO), controle em malha fechada |
| Design | Freio dinâmico integrado, refrigeração por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tensão de alimentação (DC) | 270Vdc-311Vdc |
| Tipo de rede | Entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 16A |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

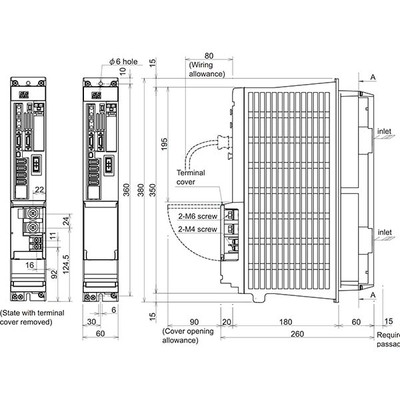

| Dimensões | A380mm x L60mm x P200mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 28A entrada |
| Compatibilidade técnica com | Série HF[] |
| Corrente máxima | (eixo A) 80A / (eixo B) 80 A |
| Código do pedido / SKU do fabricante | MDS-D2-V2-8080 |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é compatível com a série HF[].
Para mais informações ou para discutir suas necessidades de automação, entre em contato conosco.
