Servo Drive Duplo AC Mitsubishi Electric MDS-D2-V2-4040 Servo Drive Duplo AC Mitsubishi Electric MDS-D2-V2-4040 11A 200-230Vac/270-311Vdc IP20 com Freio Dinâmico.
Visão geral
Este é um servo drive de movimento AC duplo (2 eixos) com freio dinâmico integrado da série MDS-D2 da Mitsubishi Electric. Ele é projetado para fornecer controle preciso e alta performance em aplicações de automação industrial.
O servo drive opera com uma corrente nominal de 11A e aceita uma tensão de alimentação de 200Vac-230Vac (classe 200V) ou 270Vdc-311Vdc. A entrada pode ser trifásica (3P) ou DC, e o grau de proteção é IP20, sendo adequado para operar em ambientes com temperatura de 0…+55°C.
As vantagens incluem desempenho de servo de alta capacidade, drives de spindle com o ciclo de controle de corrente mais rápido, e melhoria drástica do desempenho básico com controle de alto ganho. A combinação com servomotor de alta velocidade e detector de alta precisão aprimora o desempenho geral do drive.
Principais recursos
- Servo drive de movimento AC duplo (2 eixos)
- Freio dinâmico integrado
- Controle de onda senoidal PWM / método de controle de corrente
- Parada de torque segura (Safe Torque Off – STO)
- Controle em malha fechada completa
- Ventilação forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/nome da família do produto | Série MDS-D2 |
| Funções | Servo drive de movimento AC duplo (2 eixos) / amplificador; controle de onda senoidal PWM/método de controle de corrente; parada de torque segura (STO); controle em malha fechada completa |
| Design | Freio dinâmico integrado; resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tensão de alimentação (DC) | 270Vdc-311Vdc |
| Tipo de rede | Entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 11A |
| Protocolo de comunicação | Nenhuma interface de comunicação |
| Grau de proteção | IP20 |

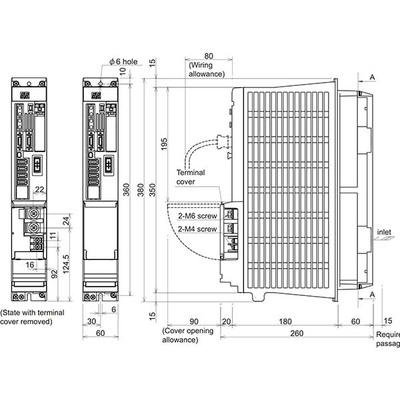

| Dimensões | A380mm x L60mm x P200mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | Entrada de 14A |
| Compatibilidade técnica com | Série HF[] |
| Corrente máxima | (eixo A) 40A / (eixo B) 40A |
| Código de pedido / SKU do fabricante | MDS-D2-V2-4040 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alta performance; drives de spindle com o ciclo de controle de corrente mais rápido; desempenho básico drasticamente aprimorado (controle de alto ganho); combinação de servomotor de alta velocidade e detector de alta precisão ajuda a aprimorar o desempenho geral do drive. |
Documentos
Este produto é compatível com a série HF[].
Entre em contato conosco para mais informações.
