Servo Drive Duplo AC Mitsubishi Electric 29.6A Servo Drive Duplo AC Mitsubishi Electric MDS-D2-V2-160160, 29.6A, 200-230Vac/270-311Vdc. Consulte a ficha técnica para mais detalhes. ## Visão geral Este é um servo acionador de movimento AC duplo (eixo duplo) com freio dinâmico embutido, parte da série MDS-D2 da Mitsubishi Electric. Ele opera com controle de onda senoidal PWM e controle de corrente, oferecendo controle em malha fechada completo e a função de torque seguro desativado (STO). Projetado com ventilação forçada para resfriamento, este servo acionador é adequado para ambientes operacionais com temperaturas de 0 a 55°C. Ele suporta entrada de tensão de 200V a 230V AC (classe 200V) ou de 270V a 311V DC, com a opção de entrada trifásica (3P) ou entrada DC. ### Principais recursos * Servo acionador de movimento AC duplo (2 eixos) * Freio dinâmico embutido * Controle em onda senoidal PWM / controle de corrente * Torque seguro desativado (STO) * Controle em malha fechada completo * Ventilação forçada para resfriamento ### Especificações | Parâmetro | Valor | | :—————————————– | :——————————————————– | | Marca principal | Mitsubishi Electric | | Função principal | Servo acionador AC | | Série / nome da família do produto | Série MDS-D2 | | Funções | Servo acionador de movimento AC duplo (2 eixos) / amplificador; controle de onda senoidal PWM / método de controle de corrente; torque seguro desativado (STO); controle em malha fechada completo | | Design | Freio dinâmico embutido; resfriamento por ventilação forçada | | Tensão de alimentação (AC) | 200Vca-230Vca (classe 200V; 220Vca / 230Vca) | | Tensão de alimentação (DC) | 270Vcc-311Vcc | | Tipo de rede | Entrada trifásica (3P) ou entrada DC | | Corrente nominal | 29.6A | | Protocolo de comunicação | Sem interface de comunicação | | Grau de proteção | IP20 | | Dimensões | A380mm x L90mm x P200mm | | Altura líquida (mm) | 380 mm | | Largura líquida (mm) | 90 mm | | Profundidade líquida (mm) | 200 mm | | Temperatura do ar ambiente para operação | 0…+55 °C | | Temperatura do ar ambiente para armazenamento | -15°C…+70 °C | | Consumo de corrente | 60A de entrada | | Compatibilidade técnica com | Série HF[] | | Corrente máxima | (eixo A) 160A / (eixo B) 160 A | | Código do pedido / SKU do fabricante | MDS-D2-V2-160160 | | Status do produto do fabricante | Comercializado | | Benefícios | Servo de alto desempenho; acionadores de spindle com o ciclo de controle de corrente mais rápido; o desempenho básico é drasticamente aprimorado (controle de alto ganho); a combinação de motor servo de alta velocidade e detector de alta precisão ajuda a aprimorar o desempenho geral do acionador. | ### Documentos * [Mitsubishi Electric – MELSERVO CNC MDS-D2 series – User manual.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjIvMDIvMTAvMTUvMDUvMDgvMTM1MGIzNmItYTYxMi00NjNlLWE4MGUtZWNmNzM5ZDJlMDgyL01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBNRUxTRVJWTyUyMENOQyUyME1EUy1EMiUyMHNlcmllcyUyMC0lMjBVc2VyJTIwbWFudWFsLnBkZiJdXQ?sha=65ac5ac141ab667a) Este produto é compatível com a série HF[].
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | AC servo drive |
| Product series / family name | MDS-D2 series |
| Functions | Double (2-axis) AC motion servo drive / amplifier sine wave PWM control/current control method Safe torque off (STO) fully closed loop control |
| Design | built-in dynamic brake forced ventilation cooling |
| Supply voltage (AC) | 200Vac-230Vac (200V class; 220Vac / 230Vac) |
| Supply voltage (DC) | 270Vdc-311Vdc |
| Type of network | 3-phase input (3P) or DC input |
| Rated current | 29.6A |
| Communication protocol | No communication interface |
| Degree of protection | IP20 |

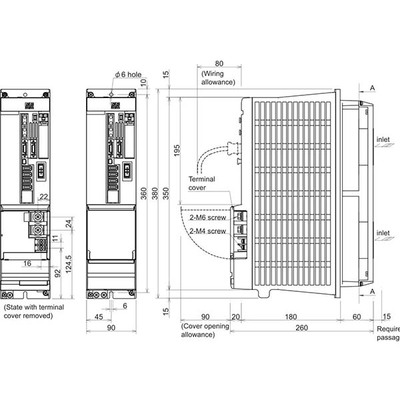

| Dimensions | H380mm x W90mm x D200mm |
| Net Height (mm) | 380 mm |
| Net Width (mm) | 90 mm |
| Net Depth (mm) | 200 mm |
| Ambient air temperature for operation | 0…+55 °C |
| Ambient air temperature for storage | -15°C…+70 °C |
| Current consumption | 60A input |
| Technical compatibility with | HF[] series |
| Maximum current | (axis A) 160A / (axis B) 160 A |
| Order code / Manufacturer SKU | MDS-D2-V2-160160 |
| Manufacturer product status | Commercialized |
| Benefits | High-performance servo; spindle drives with the fastest current control cycle Basic performance is drastically enhanced (high-gain control) A combination of high-speed servo motor and high-accuracy detector helps enhance overall drive performance. |
