Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive CC |
| Série do produto / Nome da família | Série MELSERVO J4 |
| Nome do sub-range | Série MR-J4 |
| Funções | Servo drive / amplificador de movimento CC, modo de posicionamento, controle por PWM senoidal/método de controle de corrente, método de tabela de pontos, método de indexador (torre), método de programa, monitor analógico de 2 canais, modo de controle de velocidade, modo de controle de torque, controle avançado de supressão de vibração II, filtro adaptativo II, filtro robusto, auto tuning, ajuste com um toque, função de acionamento resistente a vibrações, função de gravador de acionamento, função de diagnóstico de máquina (incluindo predição de falhas), função de monitoramento de energia |
| Design | Freio dinâmico integrado, resistor regenerativo integrado, entrada de feedback de encoder de 18 bits / 0-65535ppr, interface de uso geral, resfriamento natural |
| Tensão de alimentação (CC) | 283Vcc-340Vcc |
| Display | LED / 6 dígitos |
| Tipo de rede | Entrada CC |
| Corrente nominal | 2.4A |
| Potência ativa nominal (kW) | 30W / 0.03kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servo motor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Protocolo de comunicação | Nenhuma interface de comunicação |
| Entradas digitais | 1 x entrada digital (sink/source) (EM2), 1 x entrada digital (sink/source) (LSP), 1 x entrada digital (sink/source) (LSN), 1 x entrada digital (sink/source) (SON), 1 x entrada digital (sink/source) (RES), 1 x entrada digital (sink/source) (PC / ST1 / RS2), 1 x entrada digital (sink/source) (TL / ST2 / RS1) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital (tipo contato relé) (ZSP), 1 x saída digital (tipo contato relé) (TLC / VLC), 1 x saída digital (tipo contato relé) (INP / SA), 1 x saída digital (tipo contato relé) (RD) |
| Entradas analógicas | 1 x entrada analógica (0-10Vcc) (TLA / TC), 1 x entrada analógica (-10…+10Vcc) (VC / VLA) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A100mm x L30mm x P90mm |
| Altura líquida (mm) | 100 mm |
| Largura líquida (mm) | 30 mm |
| Profundidade líquida (mm) | 90 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 1.2A entrada |
| Consumo de energia | (consumo de energia auxiliar) 5 W |

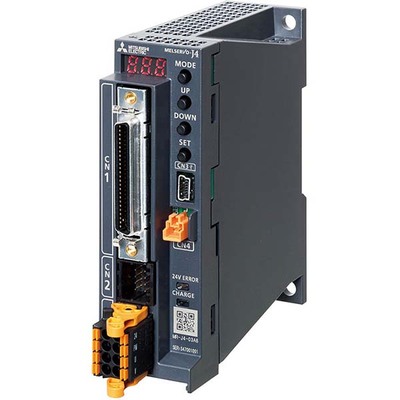

| Código de pedido / SKU do fabricante | MR-J4-03A6-RJ |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ403A6RJ |
| Em conformidade com a(s) norma(s) | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-5-2, EN61800-5-1, EN61800-3, EN ISO 13849-1 PLe Cat3, EN62061 SILCL3, IEC61508-5-2, EN50581, UL508C, CSA, KC, EAC |
| Benefícios | Comunicação serial de alta velocidade, sinal de entrada diferencial de fase A/B/Z |
| Acessórios recomendados | Compatível com servomotores HG-AK0136 (2.1A), HG-AK0236 (2.1A), HG-AK0336 (2.2A) |
Documentos
Este produto é compatível com os servomotores listados na seção “Acessórios recomendados”.
