Principais recursos
- Servo drive AC multi-eixos
- Freio dinâmico integrado
- Controle PWM senoidal / controle de corrente
- Função Safe Torque Off (STO)
- Controle em malha fechada
- Ventilação forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / Nome da família do produto | Série MDS-DM2 |
| Funções | Servo drive AC multi-eixos / amplificador; controle PWM senoidal/controle de corrente; Safe Torque Off (STO); controle em malha fechada |
| Projeto | Freio dinâmico integrado; resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 15.8A (servo) / 67A (eixo de spindle) |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

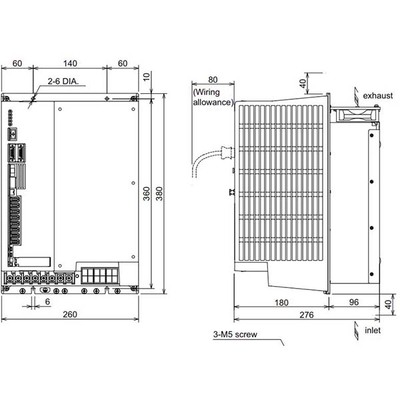

| Dimensões | A380mm x L260mm x P276mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 260 mm |
| Profundidade líquida (mm) | 276 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 60A entrada |
| Compatibilidade técnica com | Série HF[] |
| Código de pedido / SKU do fabricante | MDS-DM2-SPV3-20080 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Drives multi-híbridos; unidades de drive multi-híbridas de alta performance; a unidade multi-híbrida controla um máximo de três eixos servo e um spindle; suporta o redimensionamento de unidades e oferece vantagens técnicas. |
Documentos
Este equipamento é compatível com a série HF[].
Entre em contato para mais informações.
