Visão geral

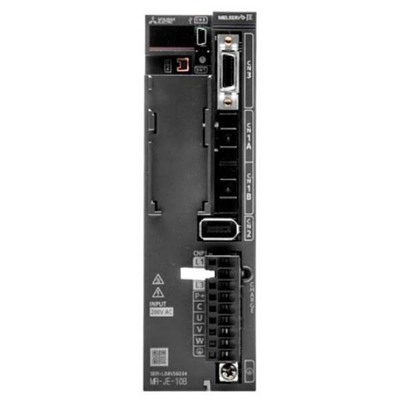

Amplificador servo drive de movimento AC com freio dinâmico integrado e compatibilidade com unidade de segurança. Este equipamento pertence à série MELSERVO JE da Mitsubishi Electric, projetado para controle de posição e corrente através de método PWM senoidal.
Oferece recursos avançados como supressão de vibração, filtro adaptativo, auto sintonia e diagnóstico de máquina. Sua tensão de alimentação é de 200V a 240V (Classe 200V), com entrada monofásica (2P) ou trifásica (3P), e corrente nominal de 1,1A. A comunicação é realizada via SSCNET III/H.
Conta com proteção contra sobrecorrente, sobrecarga, superaquecimento do servo motor, falha no regenerador, subtensão e falha de energia instantânea, garantindo operação segura e confiável em ambientes com temperatura de até 55°C.
Principais recursos
- Amplificador servo drive de movimento AC
- Freio dinâmico integrado
- Compatibilidade com unidade de segurança
- Controle por método PWM senoidal / controle de corrente
- Supressão avançada de vibração II
- Filtro adaptativo II
- Filtro robusto
- Auto sintonia / Sintonia em um toque
- Função de unidade robusta
- Função de gravador de drive
- Função de diagnóstico de máquina
- Função de monitoramento de energia
- Comunicação SSCNET III/H
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | MELSERVO JE series |
| Nome da sub-gama | MR-JE series |
| Funções | Amplificador servo drive de movimento AC, modo de posicionamento, método de controle por PWM senoidal/controle de corrente, torque seguro desligado (STO), supressão avançada de vibração II, filtro adaptativo II, filtro robusto, auto sintonia, sintonia em um toque, função de unidade robusta, função de gravador de drive, função de diagnóstico de máquina, função de monitoramento de energia. |
| Projeto | Freio dinâmico integrado, compatibilidade com unidade de segurança, refrigeração natural, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-240Vac (Classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 1.1A |
| Potência ativa nominal (kW) | 100W / 0.1kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servo motor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra excesso de velocidade, proteção contra erro excessivo. |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé (MBR) |
| Grau de proteção | IP20 |
| Dimensões | A168mm x L50mm x P135mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 50 mm |
| Profundidade líquida (mm) | 135 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 0.9A de entrada |
| Compatibilidade técnica com | Série HG-KN13[] |
| Código de pedido / SKU do fabricante | MR-JE-10BF |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é compatível com a série HG-KN13[].
