Visão geral

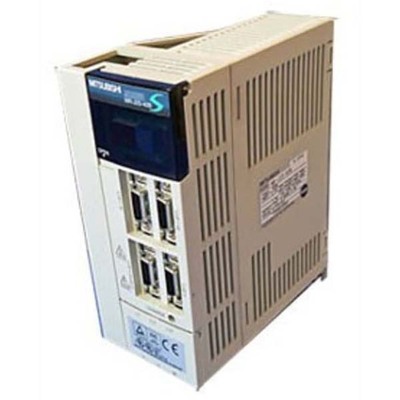

Este é um servo drive de movimento AC com fonte de alimentação externa, pertencente à série MELSERVO J2S da Mitsubishi Electric. Projetado para controle de movimento preciso, o equipamento oferece uma saída nominal de 30kW.
Com tensão de alimentação de 380Vac a 480Vac em classe de 400V (380Vac / 415Vac / 440Vac) e entrada trifásica (3P), este drive suporta comunicação SSCNET III/H. A unidade é classificada para operação em temperaturas ambientes de 0 a 55°C.
A fonte de alimentação principal do circuito do amplificador servo é fornecida por uma unidade conversora externa, permitindo uma integração flexível em sistemas existentes.
Principais recursos
- Servo drive de movimento AC
- Fonte de alimentação externa
- Saída nominal de 30kW
- Tensão de alimentação 380-480Vac (3 fases)
- Comunicação SSCNET III/H
- Controle por PWM senoidal e controle de corrente
- Refrigeração por ventilação forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MELSERVO J2S |
| Nome da sub-linha | Série MR-J2 |
| Funções | Servo drive de movimento AC / amplificador método de controle PWM senoidal / controle de corrente |
| Projeto | Fonte de alimentação externa, ventilação forçada, SSCNET III/H |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Potência ativa nominal (kW) | 30kW |
| Funções de proteção | Desligamento por sobrecorrente, sobretensão de regeneração, sobrecarga (térmica eletrônica), proteção contra superaquecimento do servo motor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/falha de energia súbita, proteção contra velocidade excessiva, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1) |
| Saídas digitais | 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (DB) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A500mm x L380mm x P300mm |
| Altura líquida (mm) | 500 mm |
| Largura líquida (mm) | 380 mm |
| Profundidade líquida (mm) | 300 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de energia | (Consumo de energia auxiliar do drive) 50 W |
| Compatibilidade técnica com | Série HA-LFS |
| Código de pedido / SKU do fabricante | MR-J2S-30KB4 |
| Status do produto do fabricante | Descontinuado |
| Benefícios | A energia do circuito principal do amplificador servo é fornecida pela unidade conversora. |
Documentos
Observação: Este produto encontra-se descontinuado pelo fabricante.
Entre em contato para mais informações sobre a linha de produtos e suas substituições.
