Visão geral
O Servo Drive AC Mitsubishi Electric MDS-EJ-V1-100 é um amplificador de movimento AC com freio dinico integrado, pertencente à série MDS-EJ. Ele opera com controle de onda senoidal PWM e método de controle de corrente, suportando controle em malha fechada completa. Projetado para oferecer alta performance, este drive contribui para controle de alta velocidade e alta precisão.
Seu design com ventilação forçada e freio dinâmico integrado ajuda a reduzir o tamanho dos painéis de controle. O processador dedicado para servo controle resulta em um aumento na velocidade de controle e, consequentemente, em um desempenho básico aprimorado. O equipamento também oferece suporte a recursos de segurança como Torque Off Seguro (STO) e Controle de Freio Seguro (SBC) para aumentar a segurança operacional.
Principais recursos
- Amplificador de movimento AC com freio dinâmico integrado
- Controle de onda senoidal PWM
- Método de controle de corrente
- Controle em malha fechada completa
- Ventilação forçada
- Conectividade: Sem interface de comunicação
- Suporte a Torque Off Seguro (STO) e Controle de Freio Seguro (SBC)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MDS-EJ |
| Funções | Servo drive / amplificador de movimento AC, controle de onda senoidal PWM/método de controle de corrente, controle em malha fechada completa |
| Design | Freio dinâmico integrado, resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 200Vca-230Vca (Classe 200V; 220Vca / 230Vca) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 100A |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

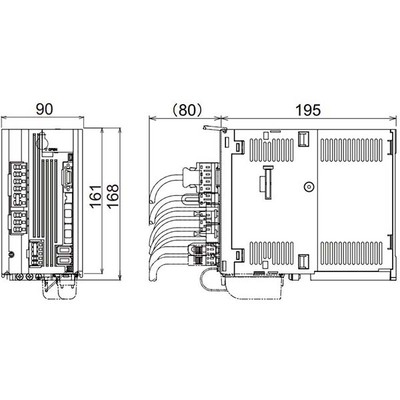

| Dimensões | A168mm x L90mm x P195mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 195 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | Entrada de 16A |
| Compatibilidade técnica com | Série HG |
| Corrente máxima | 100 A |
| Código de pedido / SKU do fabricante | MDS-EJ-V1-100 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Unidades de drive ultracompactas com fontes de alimentação integradas contribuem para a redução do tamanho do painel de controle. O processador dedicado ao servo controle realiza um aumento na velocidade de controle, levando a uma melhoria do desempenho básico. Este drive contribui para controle de alta velocidade e alta precisão. Torque Off Seguro (STO) e Controle de Freio Seguro (SBC) são suportados no esforço de aprimorar os recursos de segurança. A unidade de drive do sistema MDS-EJH 400V está disponível. |
Documentos
Este produto é tecnicamente compatível com a série HG.
