Principais recursos
- Amplificador de movimento AC com freio dinâmico integrado
- Controle em malha fechada com método PWM de onda senoidal e controle de corrente
- Processador dedicado para aumento da velocidade de controle
- Desempenho básico aprimorado
- Refrigeração natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MDS-EH |
| Funções | Servo drive AC / amplificador; controle PWM de onda senoidal / método de controle de corrente; controle em malha fechada total |
| Design | Freio dinâmico integrado; refrigeração natural |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 2.3A |
| Protocolo de comunicação | Nenhuma interface de comunicação |
| Grau de proteção | IP20 |

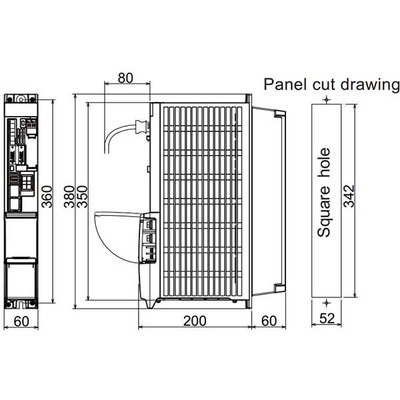

| Dimensões | A380mm x L60mm x P200mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 0.9A entrada |
| Compatibilidade técnica com | Série HG-H |
| Corrente máxima | 10 A |
| Código de pedido / SKU do fabricante | MDS-EH-V1-10 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alto desempenho; unidades de acionamento de spindle. O processador dedicado ao controle servo realiza um aumento na velocidade de controle, levando a uma melhoria no desempenho básico. |
Documentos
O servo drive MDS-EH-V1-10 é compatível com a série HG-H.
Entre em contato conosco para mais informações ou para solicitar uma cotação.
