Visão geral
Este é um servo drive/amplificador de movimento AC da série MDS-E da Mitsubishi Electric, equipado com freio dinâmico integrado. Projetado para controle preciso e alto desempenho em aplicações de automação industrial, ele opera com uma tensão de alimentação de 200 a 230 Vac (classe 200V, 220Vac / 230Vac) e aceita entrada trifásica (3P).
O dispositivo apresenta controle senoidal por PWM e controle de corrente, permitindo operação em malha totalmente fechada para máxima precisão. Seu design inclui ventilação forçada para garantir o resfriamento e a confiabilidade operacional em ambientes industriais.
Principais recursos
- Servo drive/amplificador de movimento AC
- Freio dinâmico integrado
- Controle senoidal por PWM
- Método de controle de corrente
- Controle em malha totalmente fechada
- Ventilação forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MDS-E |
| Funções | Servo drive/amplificador de movimento AC, controle senoidal por PWM, método de controle de corrente, controle em malha totalmente fechada |
| Design | Freio dinâmico integrado, resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 10.9A |
| Protocolo de comunicação | Nenhuma interface de comunicação |
| Grau de proteção | IP20 |

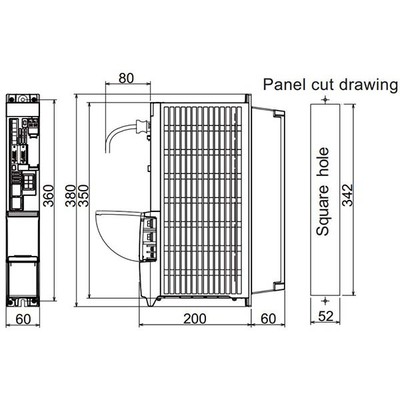

| Dimensões | A380mm x L60mm x P260mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | Entrada de 7A |
| Compatibilidade técnica com | Série HG |
| Corrente máxima | 40 A |
| Código de pedido / SKU do fabricante | MDS-E-V1-40 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alto desempenho; unidades de acionamento de eixo. O processador central dedicado ao controle servo realiza um aumento na velocidade de controle, levando a uma melhoria no desempenho básico. |
Documentos
Este produto é compatível com a série HG. O status do fabricante é “Comercializado”.
Entre em contato conosco para mais informações.
