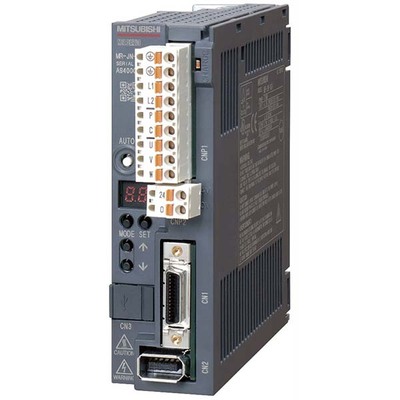

Mitsubishi Electric Servo Drive AC MELSERVO JN MR-JN-10A1
Visão geral
O servo drive AC MELSERVO JN é um amplificador de movimento com freio dinâmico embutido, projetado pela Mitsubishi Electric para a série MELSERVO JN. Este equipamento oferece uma saída nominal de 100W (0,1kW) e uma corrente nominal de 1,1A, operando com tensão de alimentação de 100Vac a 120Vac (classe 100V) a partir de uma entrada monofásica de 2 pinos.
Com um grau de proteção IP20, este servo drive é adequado para operação em temperaturas ambientes de 0°C a 55°C. Sua construção com resfriamento natural e o método de controle por onda senoidal PWM e corrente o tornam uma solução eficiente e confiável para diversas aplicações de controle de movimento.
Principais recursos
- Amplificador de movimento AC
- Freio dinâmico integrado
- Controle por onda senoidal PWM/corrente
- Método de programação por tabela de pontos
- Resfriamento natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MELSERVO JN |
| Nome da subgama | Série MR-JN |
| Funções | Servo drive / amplificador de movimento AC, controle por onda senoidal PWM/corrente, método de programação por tabela de pontos |
| Design | Freio dinâmico integrado, resfriamento natural |
| Tensão de alimentação (AC) | 100Vac-120Vac (classe 100V) |
| Tipo de rede | Entrada monofásica (2P) |
| Corrente nominal | 1.1A |
| Potência ativa nominal (kW) | 100W / 0.1kW |
| Funções de proteção | Desligamento por sobrecorrente, regeneração, sobretensão, sobrecarga (térmica eletrônica), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/desligamento súbito, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Protocolo de comunicação | Nenhuma interface de comunicação |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1) 1 x entrada digital (24Vcc; sink/source) (LSP / ST1) 1 x entrada digital (24Vcc; sink/source) (LSN / ST2) 1 x entrada digital (24Vcc; sink/source) (DOG) 1 x entrada digital (24Vcc; sink/source) (SON) 1 x entrada digital (24Vcc; sink/source) (RES / MD0) 1 x entrada digital (24Vcc; sink/source) (SP1 / DI0) 1 x entrada digital (24Vcc; sink/source) (DI1) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM) 1 x saída de relé digital (MBR) 1 x saída digital (tipo contato relé) (INP / SA) 1 x saída digital (tipo contato relé) (RD) |
| Grau de proteção | IP20 |
| Dimensões | A130mm x L40mm x P135mm |
| Altura líquida (mm) | 130 mm |
| Largura líquida (mm) | 40 mm |
| Profundidade líquida (mm) | 135 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 3A entrada |
| Consumo de energia | 10 W (consumo de energia auxiliar do drive) |
| Compatibilidade técnica com | Série HF-KP |
| Código de pedido / SKU do fabricante | MR-JN-10A1 |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é compatível com a série HF-KP. Para mais informações, consulte a documentação técnica disponível.
