Servo Drive AC MELSERVO JET 100W CC-Link Mitsubishi Electric MR-JET-10G Servo Drive AC MELSERVO JET MR-JE 100W Mitsubishi Electric (MR-JET-10G) com CC-Link, 200-240Vac, IP20. Fabricante: Mitsubishi Electric.
Visão geral
Este é um servo drive/amplificador de movimento AC da série MELSERVO JET da Mitsubishi Electric, com freio dinâmico integrado. Projetado para aplicações que exigem precisão e controle de movimento.
Com potência nominal de 100W (0.1kW) e corrente nominal de 1.3A, opera em uma faixa de tensão de 200V a 240V AC (classe 200V). Aceita entrada monofásica (2P) ou trifásica (3P), oferecendo flexibilidade para diversas instalações.
Possui capacidade de comunicação CC-Link e classificação de proteção IP20, sendo adequado para operação em ambientes com temperatura ambiente de 0 a 55°C.
Principais recursos
- Servo drive/amplificador de movimento AC
- Freio dinâmico integrado
- Controle senoidal PWM / controle de corrente
- Método de tabela de pontos
- Configuração de parâmetros de segurança
- Supressão avançada de vibrações II
- Filtro adaptativo II
- Filtro robusto
- Ajuste rápido, ajuste automático, ajuste com um toque
- Função de acionamento robusto (tough drive)
- Função de gravador de acionamento
- Função de diagnóstico de máquina
- Função de monitoramento de energia (PWR)
- Compensação de perda de movimento
- Controle super trace
- Operação contínua para modo de controle de torque
- Resfriamento natural
- Comunicação CC-Link
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/Nome da família do produto | MELSERVO JET series |
| Nome do sub-alcance | MR-JE series |
| Projeto | Freio dinâmico integrado, resfriamento natural |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 1.3A |
| Potência ativa nominal (kW) | 100W / 0.1kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha instantânea de energia, proteção contra excesso de velocidade, proteção contra erro excessivo, proteção de detecção de polo magnético, proteção contra falha de controle de servo linear |
| Protocolo de comunicação | CC-Link |
| Entradas digitais | 1 x entrada digital (24Vdc; sink/source) (EM2), 1 x entrada digital (24Vdc; sink/source) (LSP), 1 x entrada digital (24Vdc; sink/source) (LSN) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital (tipo contato relé) (INP), 1 x saída digital (tipo contato relé) (MBR) |
| Grau de proteção | IP20 |

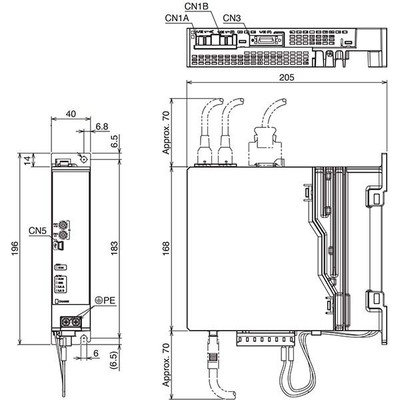

| Dimensões | A196mm x L40mm x P205mm |
| Altura líquida (mm) | 196 mm |
| Largura líquida (mm) | 40 mm |
| Profundidade líquida (mm) | 205 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -25°C…+70 °C |
| Consumo de corrente | 0.9A entrada |
| Código de pedido / SKU do fabricante | MR-JET-10G |
| Status do produto do fabricante | Comercializado |
| Em conformidade com normas | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-5-1, IEC61508-5-2, EN63000, UL61800-5-1, CSA, GB, KN61800-3 |
Documentos
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
Este produto é um componente da linha MELSERVO JET da Mitsubishi Electric, reconhecida por sua confiabilidade em sistemas de automação industrial.
Para mais informações ou para discutir suas necessidades de aplicação, entre em contato conosco.
