Servo Drive AC MELSERVO JE Mitsubishi MR-JE-10C
Visão geral
O Servo Drive AC MELSERVO JE série MR-JE da Mitsubishi Electric é um amplificador de servo acionamento com freio dinâmico integrado, projetado para oferecer alta performance em controle de movimento. Sua principal função é o acionamento de servomotores AC, utilizando métodos avançados de controle como PWM senoidal e controle de corrente.
Este equipamento é adequado para diversas aplicações industriais, contando com recursos como modo de posicionamento, controle de vibração adaptativo e filtros robustos. Sua capacidade de comunicação via Ethernet facilita a integração em sistemas de automação complexos, enquanto sua construção com resfriamento natural e grau de proteção IP20 garante operação confiável em ambientes controlados.
O servo drive suporta entrada monofásica ou trifásica e opera em uma classe de tensão de 200-240Vac, sendo uma solução versátil para necessidades de controle de movimento precisas e eficientes.
Principais recursos
- Controle de movimento AC
- Amplificador com freio dinâmico integrado
- Controle por PWM senoidal / Método de controle de corrente
- Método de tabela de pontos
- Controle avançado de supressão de vibração II
- Filtro adaptativo II
- Filtro robusto
- Auto tuning / One-touch tuning
- Função Tough Drive
- Função Drive Recorder
- Função de diagnóstico de máquina
- Função de monitoramento de potência
- Resfriamento natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo Drive AC |
| Série / nome da família do produto | Série MELSERVO JE |
| Nome da sub-gama | Série MR-JE |
| Projeto | Freio dinâmico integrado, resfriamento natural |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 1.1A |
| Potência ativa nominal (kW) | 100W / 0.1kW |
| Funções de proteção | Desligamento por sobrecorrente, sobretensão regenerativa, sobrecarga (térmico eletrônico), superaquecimento do servomotor, falha do encoder, falha regenerativa, subtensão, falha de energia instantânea, excesso de velocidade, erro excessivo |
| Protocolo de comunicação | Ethernet |
| Entradas digitais | 1 x entrada digital (24Vdc; sink/source) (EM2), 1 x entrada digital (24Vdc; sink/source) (LSP), 1 x entrada digital (24Vdc; sink/source) (LSN), 1 x entrada digital (24Vdc; sink/source) (SON), 1 x entrada digital (24Vdc; sink/source) (RES / ST1 / RS2), 1 x entrada digital (24Vdc; sink/source) (ST2 / RS1) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR) |
| Grau de proteção | IP20 |

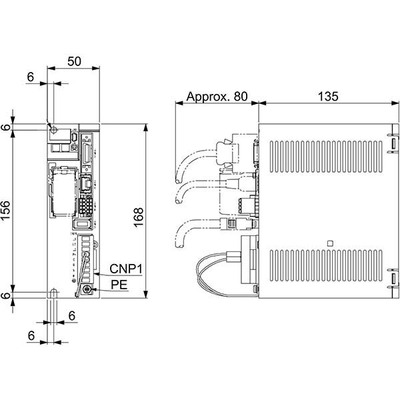

| Dimensões | A168mm x L50mm x P135mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 50 mm |
| Profundidade líquida (mm) | 135 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 0.8A entrada |
| Compatibilidade técnica com | Série HG-KN13[] |
| Código de pedido / SKU do fabricante | MR-JE-10C |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é tecnicamente compatível com a série HG-KN13[].
