Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MELSERVO JE |
| Nome da sub-gama | Série MR-JE |
| Funções | Servo drive/amplificador de movimento AC, modo de posicionamento, método de controle PWM senoidal/controle de corrente, método de programa por tabela de pontos, supressão avançada de vibrações II, filtro adaptativo II, filtro robusto, ajuste automático, ajuste de um toque, função de acionamento robusto, função de gravador de acionamento, função de diagnóstico de máquina, função de monitoramento de potência |
| Projeto | Freio dinâmico integrado, resfriamento natural |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 1,5A |
| Potência ativa nominal (kW) | 200W / 0,2kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra velocidade excessiva, proteção contra erro excessivo |
| Protocolo de comunicação | RS-422, RS-485 |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2), 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN), 1 x entrada digital (24Vcc; sink/source) (DOG), 1 x entrada digital (24Vcc; sink/source) (SON), 1 x entrada digital (24Vcc; sink/source) (RES / ST1 / RS2), 1 x entrada digital (24Vcc; sink/source) (ST2 / RS1), 1 x entrada digital (24Vcc; sink/source) (MD0) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital (tipo contato relé) (ZSP), 1 x saída digital (tipo contato relé) (INP / SA), 1 x saída digital (tipo contato relé) (RD) |
| Entradas analógicas | 1 x entrada analógica (0-10Vcc) (TLA / TC), 1 x entrada analógica (-10…+10Vcc) (VC / VLA) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A168mm x L50mm x P135mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 50 mm |
| Profundidade líquida (mm) | 135 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 1,5A entrada |
| Código de pedido / SKU do fabricante | MR-JE-20A |
| Status do produto do fabricante | Comercializado |
Documentos

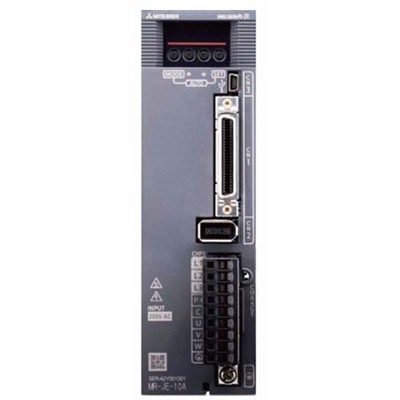

O servo drive Mitsubishi Electric MR-JE-20A é um componente robusto para sistemas de controle de movimento. Ele pode ser compatível com diversos modelos de servomotores da linha MELSERVO JE, consulte a documentação técnica para mais detalhes sobre compatibilidade e substituições.
Entre em contato para mais informações sobre este produto.
