Visão geral

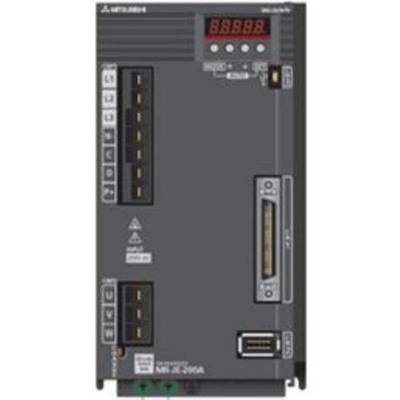

O servo drive AC MELSERVO série JE da Mitsubishi Electric é uma solução robusta para controle de movimento, integrando um amplificador servo AC com recursos avançados. Projetado para aplicações que exigem precisão e confiabilidade, este equipamento vem com freio dinâmico e resistor regenerativo embutidos, otimizando o espaço e simplificando a instalação.
O modelo MR-JE-200A opera com tensão de alimentação de 200 a 240V, oferecendo uma potência nominal de saída de 2000W (2kW) e corrente nominal de 11A. Possui controle por Modulação por Largura de Pulso Senoidal (PWM) e controle de corrente, com diversos modos de operação, como método de programação por tabela de pontos e método de programa, garantindo flexibilidade para diferentes cenários de automação.
Este servo drive também se destaca por suas funcionalidades de diagnóstico e otimização, incluindo controle avançado de supressão de vibrações, filtro adaptativo II, filtro robusto, autoajuste e ajuste rápido (one-touch tuning). O sistema de ventilação forçada assegura o desempenho contínuo em ambientes com temperatura operacional de até 55°C.
Principais recursos
- Servo drive/amplificador AC para controle de movimento
- Modo de posicionamento, controle por PWM senoidal e controle de corrente
- Método de programação por tabela de pontos e método de programa
- Controle avançado de supressão de vibrações II
- Filtro adaptativo II e filtro robusto
- Autotuning e ajuste rápido (one-touch tuning)
- Função de acionamento robusto (tough drive function)
- Função de gravador de acionamento (drive recorder function)
- Função de diagnóstico de máquina
- Função de monitoramento de energia (pwr. monitoring function)
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Resfriamento por ventilação forçada
- Proteções contra sobrecorrente, sobretensão regenerativa, sobrecarga (térmica eletrônica), superaquecimento do servomotor, falha do encoder, falha regenerativa, subtensão, falha de energia instantânea, excesso de velocidade e erro excessivo
- Comunicação via RS-422 e RS-485
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série do produto / Nome da família | Série MELSERVO JE |
| Nome da subgama | Série MR-JE |
| Funções | Servo drive/amplificador AC para controle de movimento, modo de posicionamento, PWM senoidal/método de controle de corrente, método de programa por tabela de pontos, controle avançado de supressão de vibrações II, filtro adaptativo II, filtro robusto, autotuning, ajuste rápido, função de acionamento robusto, função de gravador de acionamento, função de diagnóstico de máquina, função de monitoramento de energia |
| Projeto | Freio dinâmico integrado, resistor regenerativo integrado, resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 11A |
| Potência ativa nominal (kW) | 2000W / 2kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmica eletrônica), proteção contra superaquecimento do servo motor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Protocolo de comunicação | RS-422, RS-485 |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2), 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN), 1 x entrada digital (24Vcc; sink/source) (DOG), 1 x entrada digital (24Vcc; sink/source) (SON), 1 x entrada digital (24Vcc; sink/source) (RES / ST1 / RS2), 1 x entrada digital (24Vcc; sink/source) (ST2 / RS1), 1 x entrada digital (24Vcc; sink/source) (MD0) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital (tipo contato relé) (ZSP), 1 x saída digital (tipo contato relé) (INP / SA), 1 x saída digital (tipo contato relé) (RD) |
| Entradas analógicas | 1 x entrada analógica (0-10Vcc) (TLA / TC), 1 x entrada analógica (-10…+10Vcc) (VC / VLA) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A168mm x L90mm x P195mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 195 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 10,5A de entrada |
| Código de pedido / SKU do fabricante | MR-JE-200A |
| Status do produto do fabricante | Comercializado |
Documentos
Este equipamento é projetado para operar com servomotores Mitsubishi Electric da série MELSERVO JE. Para informações detalhadas sobre compatibilidade e instalação, consulte o manual do fabricante.
