Servo Drive AC MELSERVO JE Mitsubishi Electric 1kW 6A 200-240V Servo Drive AC MELSERVO JE Mitsubishi Electric (SKU MR-JE-100A) de 1kW com controle de movimento, freio dinâmico e resistor regenerativo embutidos. Tensão de alimentação 200-240V.
Visão geral
O Servo Drive AC MELSERVO série JE é uma solução robusta para controle de movimento, integrando funções de amplificador e drive em um único dispositivo. Projetado pela Mitsubishi Electric, este modelo oferece capacidade de 1000W (1kW) com corrente nominal de 6A, suportando tensões de alimentação de 200Vac a 240Vac na classe 200V.
Este equipamento dispõe de freio dinâmico e resistor regenerativo integrados, otimizando a gestão de energia e a segurança operacional. Sua arquitetura permite tanto a entrada monofásica (2P) quanto trifásica (3P), oferecendo flexibilidade de instalação. A comunicação via RS-422 e RS-485 facilita a integração em sistemas de automação.
Com grau de proteção IP20 e faixa de temperatura operacional de 0°C a 55°C, o MR-JE-100A é indicado para ambientes industriais que exigem confiabilidade e performance em aplicações de posicionamento e controle preciso.
Principais recursos
- Servo drive AC / amplificador de movimento
- Modo de posicionamento, controle por PWM senoidal/corrente
- Método de tabela de pontos, método de programa
- Monitoramento analógico de 2 canais
- Controle avançado de supressão de vibração II
- Filtro adaptativo II, filtro robusto
- Ajuste automático e ajuste com um toque (auto tuning, one-touch tuning)
- Função Tough Drive
- Função de gravador de dados (drive recorder)
- Função de diagnóstico de máquina
- Função de monitoramento de energia
- Freio dinâmico embutido
- Resistor regenerativo embutido
- Resfriamento natural
- Comunicação RS-422 / RS-485
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série de produtos / nome da família | Série MELSERVO JE |
| Nome do sub-gama | Série MR-JE |
| Funções | Servo drive AC / amplificador de movimento modo de posicionamento método de controle PWM senoidal/corrente método de tabela de pontos método de programa monitor de 2 canais analógicos controle avançado de supressão de vibração II filtro adaptativo II filtro robusto ajuste automático ajuste com um toque função Tough Drive função de gravador de dados função de diagnóstico de máquina função de monitoramento de energia |
| Projeto | Freio dinâmico embutido resistor regenerativo embutido resfriamento natural |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 6A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Funções de proteção | Desligamento por sobrecorrente desligamento por sobretensão regenerativa sobrecarga (térmico eletrônico) proteção contra superaquecimento do servomotor proteção contra falha do encoder proteção contra falha regenerativa proteção contra subtensão proteção contra falha instantânea de energia proteção contra excesso de velocidade proteção contra erro excessivo |
| Protocolo de comunicação | RS-422 RS-485 |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2) 1 x entrada digital (24Vcc; sink/source) (LSP) 1 x entrada digital (24Vcc; sink/source) (LSN) 1 x entrada digital (24Vcc; sink/source) (DOG) 1 x entrada digital (24Vcc; sink/source) (SON) 1 x entrada digital (24Vcc; sink/source) (RES / ST1 / RS2) 1 x entrada digital (24Vcc; sink/source) (ST2 / RS1) 1 x entrada digital (24Vcc; sink/source) (MD0) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM) 1 x saída digital (tipo contato relé) (ZSP) 1 x saída digital (tipo contato relé) (INP / SA) 1 x saída digital (tipo contato relé) (RD) |
| Entradas analógicas | 1 x entrada analógica (0-10Vcc) (TLA / TC) 1 x entrada analógica (-10…+10Vcc) (VC / VLA) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1) 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |

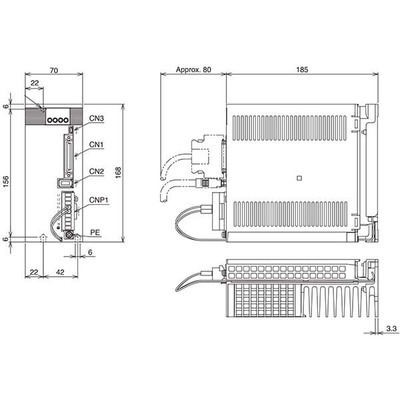

| Dimensões | A168mm x L70mm x P185mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 70 mm |
| Profundidade líquida (mm) | 185 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 5A entrada |
| Código de pedido / SKU do fabricante | MR-JE-100A |
| Status do produto do fabricante | Comercializado |
