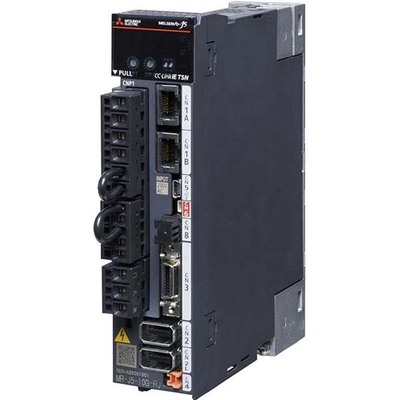

Servo Drive AC MELSERVO J5 Mitsubishi Electric MR-J5-60G-RJN1 O servo drive AC MELSERVO J5, modelo MR-J5-60G-RJN1 da Mitsubishi Electric, oferece um inversor de movimento com amplificador e potência nominal de 600W / 0.6kW. Equipado com freio dinâmico e resistência regenerativa integrados, este equipamento é projetado para aplicações de controle de movimento de alta precisão e eficiência. Suporta comunicação via EtherCAT e opera com tensão de alimentação de 200-240Vac. Este dispositivo possui funções de segurança integradas, permitindo a implementação de sistemas de controle mais seguros e robustos. Sua capacidade de comunicação EtherCAT garante alta velocidade e sincronismo, essencial para automação industrial avançada. O design com resfriamento natural e o grau de proteção IP20 o tornam adequado para instalação em diversos ambientes industriais.
Visão geral
O servo drive AC MELSERVO J5, modelo MR-J5-60G-RJN1 da Mitsubishi Electric, é um amplificador de movimento AC de alta performance. Ele integra um freio dinâmico e um resistor regenerativo, otimizando o desempenho e a eficiência energética. Projetado para oferecer controle de posicionamento preciso, utiliza o método de controle PWM senoidal e controle de corrente, com capacidade para operações complexas como a de tabela de pontos.
Este equipamento é compatível com comunicação EtherCAT, permitindo uma taxa de transferência de dados de alta velocidade e baixa latência, ideal para sistemas de automação que exigem resposta rápida e sincronismo. As funções de segurança integradas, como STO (Safe Torque Off), elevam o nível de segurança da operação, com conformidade aos padrões SIL 2 ou SIL 3, quando combinado com servomotores específicos da série HK.
O servo drive MR-J5-60G-RJN1 opera com uma ampla faixa de tensão de alimentação, de 200Vac a 240Vac (classe 200V), e suporta entrada monofásica, trifásica ou DC. Seu design robusto e o resfriamento natural garantem operação confiável em ambientes industriais com temperatura de até 60°C.
Principais recursos
- Freio dinâmico integrado
- Resistência regenerativa integrada
- Funções de segurança (STO, SS1, SS2, etc.)
- Comunicação EtherCAT
- Controle de malha fechada completo
- Interface para encoder do lado da carga
- Controle avançado de supressão de vibração II
- Filtro adaptativo II
- Filtro robusto
- Ajuste rápido (Quick Tuning)
- Ajuste automático (Auto Tuning)
- Ajuste de um toque (One-touch Tuning)
- Função Tough Drive
- Função Drive Recorder
- Função de diagnóstico da máquina (previsão de falhas)
- Função de monitoramento de energia
- Compensação de perda de movimento (Lost Motion Compensation)
- Função de medição de escala
- Controle Super Trace
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série do produto / Nome da família | Série MELSERVO J5 |
| Nome da subgama | Série MR-J5 |
| Funções | Servo drive AC / Amplificador de movimento, modo de posicionamento, controle senoidal PWM / método de controle de corrente, método de tabela de pontos, subfunções de segurança, monitor analógico de 2 canais, Safe Torque Off (STO), controle de malha totalmente fechada, interface de encoder do lado da carga, sinal de entrada diferencial fase A/B/Z compatível com TSN, controle avançado de supressão de vibração II, filtro adaptativo II, filtro robusto, ajuste rápido, ajuste automático, ajuste de um toque, função Tough Drive, função Drive Recorder, função de diagnóstico da máquina (incluindo previsão de falhas), função de monitoramento de energia, compensação de perda de movimento, função de medição de escala, controle Super Trace |
| Projeto | Freio dinâmico integrado, resistor regenerativo integrado, funções de segurança, resfriamento natural, tipo de 2 ou 4 fios |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tensão de alimentação (DC) | 283Vdc-340Vdc |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 3.2A |
| Potência ativa nominal (kW) | 600W / 0.6kW |
| Funções de proteção | Funções de segurança (STO / SS1 / SS2 / SOS / SBC / SLS / SSM / SDI / SLI / SLT) em nível de segurança SIL 2 ou SIL 3 (somente quando combinado com servomotores HK-…WS), desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção por subtensão, proteção contra falha instantânea de energia, proteção contra sobrevelocidade, proteção contra erro excessivo, proteção contra detecção de polaridade magnética, proteção contra falha do controle de servo linear |
| Protocolo de comunicação | EtherCAT |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2), 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN), 1 x entrada digital (24Vcc; sink/source) (DOG) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A172mm x L40mm x P170mm |
| Altura Líquida (mm) | 172 mm |
| Largura Líquida (mm) | 40 mm |
| Profundidade Líquida (mm) | 170 mm |
| Temperatura ambiente para operação | 0…+60 °C |
| Temperatura ambiente para armazenamento | -25°C…+70 °C |
| Consumo de corrente | 3.2A entrada |
| Consumo de energia | (consumo auxiliar do drive) 30 W |
| Código de pedido / SKU do fabricante | MR-J5-60G-RJN1 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ560GRJN1 |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-5-2, EN61800-5-1, EN61800-3, EN ISO 13849-1 PLe Cat3/4, EN62061 SILCL3, IEC61508-5-2, EN63000, UL61800-5-1, CSA, GB, KSC9800-3, KN61800-3 |
| Benefícios | Comunicação serial de alta velocidade, comunicação de grande capacidade (1Gbps), ciclo de comunicação de comando de ≥ 31.25μs e frequência de resposta de 3.5kHz permitem controle de movimento avançado |
| Acessórios recomendados | Compatível com servomotores HK-KT1M3W (1.2A (com amplificador 200Vac/400Vac)), HK-KT23W (1.4A (com amplificador 200Vac)), HK-KT43W (2.6A (com amplificador 200Vac)), HK-KT23UW (1.5A (com amplificador 200Vac)), HK-KT43UW (2.1A (com amplificador 200Vac)), HK-KT434W (1.3A (com amplificador 200Vac/400Vac)), HK-KT634W (2.3A (com amplificador 200Vac/400Vac)), HK-KT7M34W (2.4A (com amplificador 200Vac/400Vac)), HK-KT1034W (2.5A (com amplificador 200Vac/400Vac)), HK-ST52W (3A (com amplificador 200Vac)), HK-ST524W (1.8A (com amplificador 200Vac)), HK-ST1024W (3.2A (com amplificador 200Vac)) |
Documentos
O servo drive MR-J5-60G-RJN1 é compatível com os servomotores da série HK listados na seção de acessórios. Para mais informações e suporte técnico, entre em contato conosco. Entre em contato.
