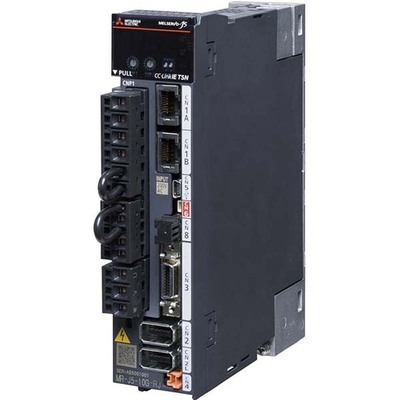

Servo Drive MELSERVO J5 Mitsubishi Electric MR-J5-100G-RJ Servo Drive AC MELSERVO J5 Mitsubishi Electric 1kW 6A CC-Link Freio Dinâmico e Resistor Regenerativo MR-J5-100G-RJ. Potência de 1000W e corrente de 6A.
Visão geral
O servo drive AC MELSERVO série J5 da Mitsubishi Electric é um amplificador de movimento AC projetado para controle de posicionamento de alta performance. Ele integra funções avançadas como freio dinâmico embutido, resistor regenerativo embutido e funções de segurança, otimizando o espaço e a complexidade da instalação.
Este equipamento suporta comunicação via CC-Link, garantindo a integração com sistemas de automação. Com capacidade de controle de malha fechada e interface para encoder do lado da carga, o MR-J5-100G-RJ oferece precisão e robustez em aplicações exigentes. As funcionalidades de supressão de vibração, filtros adaptativos e de robustez, além de métodos de ajuste de sintonia automática e de um toque, facilitam a configuração e melhoram o desempenho dinâmico.
Principais recursos
- Amplificador de movimento AC com controle de posicionamento
- Freio dinâmico e resistor regenerativo embutidos
- Funções de segurança integradas (SIL 2 / SIL 3)
- Comunicação CC-Link
- Controle de malha fechada
- Interface para encoder do lado da carga
- Supressão avançada de vibração
- Filtros adaptativos e robustos
- Sintonia automática e de um toque
- Função de diagnóstico de falhas e previsão
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série do produto / Nome da família | Série MELSERVO J5 |
| Nome da subgama | Série MR-J5 |
| Funções | Modo de posicionamento, controle PWM senoidal/corrente, método de tabela de pontos, subfunções de segurança, monitor analógico de 2 canais, torque-off seguro (STO), controle em malha fechada, interface de encoder do lado da carga, entrada de sinal diferencial A/B/Z compatível com TSN, supressão avançada de vibração II, filtro adaptativo II, filtro robusto, sintonia rápida, sintonia automática, sintonia de um toque, função de drive robusto, função de gravador de drive, função de diagnóstico de máquina (incluindo previsão de falhas), função de monitoramento de energia, compensação de perda de movimento, medição de escala, controle super trace |
| Design | Freio dinâmico embutido, resistor regenerativo embutido, funções de segurança, tipo 2 ou 4 fios, ventilação forçada |
| Tensão de alimentação (AC) | 200Vca-240Vca (classe 200V; 220Vca / 230Vca) |
| Tensão de alimentação (DC) | 283Vcc-340Vcc |
| Tipo de rede | Entrada monofásica (2P) ou trifásica (3P) ou entrada CC |
| Corrente nominal | 6A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Funções de proteção | Funções de segurança (STO / SS1 / SS2 / SOS / SBC / SLS / SSM / SDI / SLI / SLT) com nível de segurança SIL 2 ou SIL 3 (apenas em combinação com servomotores HK-…WS), desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra excesso de velocidade, proteção contra erro excessivo, proteção contra detecção de polaridade magnética, proteção contra falha de controle de servo linear |
| Protocolo de comunicação | CC-Link |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2), 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN), 1 x entrada digital (24Vcc; sink/source) (DOG) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A172mm x L60mm x P185mm |
| Altura líquida (mm) | 172 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 185 mm |
| Temperatura ambiente para operação | 0…+60 °C |
| Temperatura ambiente para armazenamento | -25°C…+70 °C |
| Consumo de corrente | 5A entrada |
| Consumo de energia | (consumo de energia auxiliar do drive) 30 W |
| Código de pedido / SKU do fabricante | MR-J5-100G-RJ |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ5100GRJ |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-5-2, EN61800-5-1, EN61800-3, EN ISO 13849-1 PLe Cat3/4, EN62061 SILCL3, IEC61508-5-2, EN63000, UL61800-5-1, CSA, GB, KSC9800-3, KN61800-3 |
| Benefícios | Comunicação de grande capacidade (1Gbps), ciclo de comunicação de ≥ 31.25μs e frequência de resposta de 3.5kHz permitem controle de movimento avançado |
Documentos
Este equipamento é compatível com diversos servomotores da Mitsubishi Electric, incluindo as séries HK-KT e HK-ST, conforme listado em “Acessórios recomendados”. Consulte a documentação técnica para mais detalhes sobre as compatibilidades e substituições. Para mais informações sobre este produto, entre em contato conosco.
