Principais recursos
- Servo drive/amplificador de movimento AC
- Freio dinâmico integrado
- Compatibilidade com unidades de segurança
- Comunicação CC-Link
- Controle por método de tabela de pontos e método indexador
- Controle de malha fechada completa
- Interface de encoder do lado da carga
- Supressão avançada de vibração
- Filtro adaptativo e robusto
- Ajuste automático (auto tuning) e ajuste com um toque (one-touch tuning)
- Função de drive robusto
- Função de gravador de dados e diagnóstico de falhas (incluindo predição de falhas)
- Função de monitoramento de energia
- Função de medição de escala
- Controle super trace
- Compensação de perda de movimento
- Segurança de torque (STO – Safe Torque Off)
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/família de produto | Série MELSERVO J4 |
| Tensão de alimentação (AC) | 200Vca-240Vca (classe 200V; 220Vca / 230Vca) |
| Tensão de alimentação (DC) | 283Vcc-340Vcc |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) ou entrada CC |
| Corrente nominal | 1,1A |
| Potência ativa nominal (kW) | 100W / 0,1kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra excesso de velocidade, proteção contra erro excessivo, proteção de detecção de polo magnético, proteção contra falha de controle servo linear |
| Protocolo de comunicação | CC-Link |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2), 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN), 1 x entrada digital (24Vcc; sink/source) (DOG), 1 x entrada digital (24Vcc; sink/source) (TPR1), 1 x entrada digital (24Vcc; sink/source) (TPR2) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A168mm x L50mm x P155mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 50 mm |
| Profundidade líquida (mm) | 155 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 0,9A de entrada |
| Consumo de energia | (Consumo auxiliar do drive) 30 W |

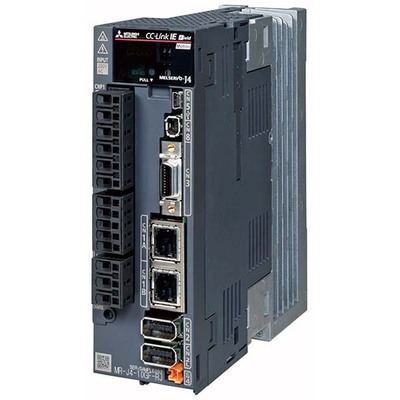

| Código de pedido / SKU do fabricante | MR-J4-10GF-KS |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ410GFKS |
| Em conformidade com norma(s) | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-5-2, EN61800-5-1, EN61800-3, EN ISO 13849-1 PLe Cat3, EN62061 SILCL3, IEC61508-5-2, EN50581, UL508C, CSA, KC, EAC, 3C2 |
| Benefícios | Comunicação serial de alta velocidade, sinal de entrada diferencial A/B/Z-fase |
| Acessórios recomendados | Compatível com servomotores HG-KR053 (0,9A), HG-KR13 (0,8A), HG-MR053 (1A), HG-MR13 (0,9A) |
—SEPARATOR—
Documentos
Este produto é compatível com os servomotores listados em “Acessórios recomendados”.
Entre em contato para mais informações.
