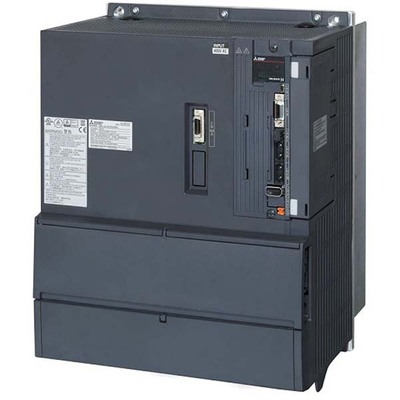

Servo Drive AC MELSERVO J4 Mitsubishi Electric MR-J4-DU45KB4-RJ 45kW
Visão geral
O servo drive AC MELSERVO J4 é uma unidade amplificadora com compatibilidade para unidades de segurança, alimentada por uma unidade conversora. Fabricado pela Mitsubishi Electric, pertence à renomada série MELSERVO J4.
Este equipamento oferece uma saída nominal de 45kW e uma corrente nominal de 131A, operando com tensão de alimentação de 380Vac a 480Vac (classe 400V). Possui capacidade de comunicação via SSCNET III/H e grau de proteção IP20, sendo projetado para operação em temperaturas ambientes de 0 a 55°C.
Principais recursos
- Controle senoidal PWM / método de controle de corrente
- Monitoramento analógico de 2 canais
- Torque seguro desligado (STO)
- Controle em malha fechada completa
- Interface para encoder do lado da carga
- Controle avançado de supressão de vibração II
- Filtro adaptativo II
- Filtro robusto
- Ajuste automático (auto tuning)
- Ajuste de um toque (one-touch tuning)
- Função de acionamento resistente (tough drive function)
- Função de gravador de acionamento (drive recorder function)
- Função de aperto e prensagem (tightening & press-fit function)
- Função de diagnóstico de máquina
- Função de monitoramento de energia
- Função de operação periférica do controlador
- Função de medição de escala
- Modo de compatibilidade J3
- Controle de rastreamento super (super trace control)
- Compensação de perda de movimento (lost motion compensation)
- Compatibilidade com unidades de segurança
- Alimentado por unidade conversora
- Método de comunicação de 2 ou 4 fios
- A alimentação do circuito principal é fornecida pela unidade conversora de regeneração de energia
- Resfriamento por ventilação forçada
- SSCNET III/H
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série do produto / Nome da família | Série MELSERVO J4 |
| Nome da sub-gama | Série MR-J4 |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 131A |
| Potência ativa nominal (kW) | 45kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra subtensão, proteção contra falha instantânea de energia, proteção contra excesso de velocidade, proteção contra erro excessivo, proteção contra inversão de polaridade magnética, proteção contra falha de controle linear servo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2), 1 x entrada digital (24Vcc; sink/source) (FLS), 1 x entrada digital (24Vcc; sink/source) (RLS), 1 x entrada digital (24Vcc; sink/source) (DOG) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A380mm x L300mm x P300mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 300 mm |
| Profundidade líquida (mm) | 300 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de energia | (consumo de energia auxiliar do drive) 45 W |
| Código de pedido / SKU do fabricante | MR-J4-DU45KB4-RJ |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ4DU45KB4RJ |
| Em conformidade com as normas | Marca CE, TUV Rheinland, cULus, UL, KC, EN61800-5-2, EN61800-5-1, EN61800-3, EN ISO 13849-1 PLe Cat3, EN62061 SILCL3, IEC61508-5-2, EN50581, UL508C, CSA, KC, EAC |
| Benefícios | Comunicação serial de alta velocidade, sinal de entrada diferencial de fase A/B/Z |
| Acessórios recomendados | Compatível com servomotores HG-JR45K1M4 (85A) |
Documentos
Este produto é compatível com servomotores HG-JR45K1M4. Para mais informações sobre este e outros produtos, entre em contato conosco. Fale Conosco
