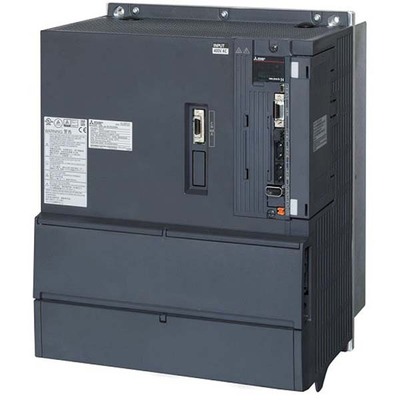

Servo Drive Mitsubishi Electric MR-J4-DU22KB4-RJ 22kW Servo Drive Mitsubishi Electric MR-J4-DU22KB4-RJ 22kW 63A 380-480V com comunicação SSCNET III/H.
Visão geral
Unidade de servo drive/amplificador de movimento AC com compatibilidade de unidade de segurança. Este equipamento é alimentado por uma unidade conversora e pertence à série MELSERVO J4 da Mitsubishi Electric. Possui saída nominal de 22kW e corrente nominal de 63A, operando com tensão de alimentação de 380Vac a 480Vac (classe 400V).
O servo drive conta com capacidade de comunicação SSCNET III/H e grau de proteção IP20. É projetado para operação em temperaturas ambientes de 0 a 55°C, sendo um equivalente ao código MRJ4DU22KB4RJ.
Principais recursos
- Controle senoidal PWM / controle de corrente
- Monitoramento analógico de 2 canais
- Função Safe Torque Off (STO)
- Controle em malha totalmente fechada
- Interface para encoder do lado da carga
- Controle avançado de supressão de vibração II
- Filtro adaptativo II
- Filtro robusto
- Ajuste automático (auto tuning)
- Ajuste com um toque (one-touch tuning)
- Função Tough Drive
- Função de gravador de drive
- Função de aperto e prensagem
- Função de diagnóstico de máquina
- Função de monitoramento de energia
- Função de operação periférica do controlador
- Função de medição de escala
- Modo de compatibilidade J3
- Controle Super Trace
- Compensação de perda de movimento
- Compatibilidade com unidade de segurança
- Alimentado por unidade conversora
- Comunicação serial de alta velocidade
- Entrada de sinal diferencial A/B/Z-phase
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/nome da família do produto | Série MELSERVO J4 |
| Nome da sub-gama | Série MR-J4 |
| Funções | Unidade de servo drive/amplificador de movimento AC, controle senoidal PWM/controle de corrente, monitoramento analógico de 2 canais, Safe Torque Off (STO), controle em malha totalmente fechada, interface para encoder do lado da carga, controle avançado de supressão de vibração II, filtro adaptativo II, filtro robusto, ajuste automático, ajuste com um toque, função Tough Drive, função de gravador de drive, função de aperto e prensagem, função de diagnóstico de máquina, função de monitoramento de energia, função de operação periférica do controlador, função de medição de escala, modo de compatibilidade J3, controle Super Trace, compensação de perda de movimento |
| Design | Compatibilidade com unidade de segurança, alimentação via unidade conversora, método de comunicação tipo 2 fios ou 4 fios, alimentação do circuito principal proveniente da unidade conversora de regeneração de energia, refrigeração por ventilação forçada, SSCNET III/H |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 63A |
| Potência ativa nominal (kW) | 22kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra sobrevelocidade, proteção contra erro excessivo, proteção contra detecção de polo magnético, proteção contra falha no controle do servo linear |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2), 1 x entrada digital (24Vcc; sink/source) (FLS), 1 x entrada digital (24Vcc; sink/source) (RLS), 1 x entrada digital (24Vcc; sink/source) (DOG) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A380mm x L240mm x P300mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 240 mm |
| Profundidade líquida (mm) | 300 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de energia | (Consumo de energia auxiliar do drive) 45 W |
| Código de pedido / SKU do fabricante | MR-J4-DU22KB4-RJ |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ4DU22KB4RJ |
| Em conformidade com a(s) norma(s) | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-5-2, EN61800-5-1, EN61800-3, EN ISO 13849-1 PLe Cat3, EN62061 SILCL3, IEC61508-5-2, EN50581, UL508C, CSA, KC, EAC |
| Benefícios | Comunicação serial de alta velocidade, entrada de sinal diferencial A/B/Z-phase |
| Acessórios recomendados | Compatível com servomotores HG-JR20K14 (47A), HG-JR25K14 (48A), HG-JR22K1M4 (50A), HG-JR22K1M4W0C (50A), MR-CV37K4 (82A), LM-FP5H-60M-1SS0 (22A (Refrigeração natural)) |
Documentos
Este produto é compatível com os servomotores listados na seção de acessórios recomendados. Entre em contato conosco para mais informações. https://mokka-sensors.com.br/#contato
