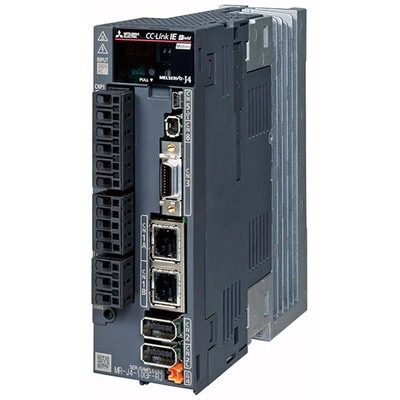

Servo Drive Mitsubishi Electric MELSERVO J4 MR-J4-70GF-RJ 750W com Freio Servo drive MELSERVO J4 da Mitsubishi Electric, SKU MR-J4-70GF-RJ, com saída nominal de 750W, freio dinâmico e comunicação CC-Link. Ideal para aplicações de automação industrial. “`html
Visão geral
O servo drive AC MELSERVO J4, modelo MR-J4-70GF-RJ, da Mitsubishi Electric, é uma unidade de amplificação de movimento servo AC com controle de posicionamento, método PWM senoidal e controle de corrente. Incorpora um freio dinâmico e um resistor regenerativo integrados, além de compatibilidade com unidades de segurança.
Este equipamento oferece controle em malha fechada completa, interface para encoder do lado da carga, supressão avançada de vibrações e filtros adaptativos. Facilita a sintonia automática e a sintonia com um toque, além de recursos como unidade de registro de dados, diagnóstico de máquina com previsão de falhas e monitoramento de energia.
Com capacidade de comunicação CC-Link, o MR-J4-70GF-RJ opera em classe de tensão de 200-240VCA (entrada monofásica, trifásica ou CC), apresentando corrente nominal de 5.8A e potência ativa nominal de 750W (0.75kW). Seu design com ventilação forçada garante operação confiável em temperaturas ambientes de 0 a 55°C, com grau de proteção IP20.
Principais recursos
- Servo drive AC / amplificador de movimento
- Modo de posicionamento, controle PWM senoidal e de corrente
- Método de tabela de pontos e método indexador (torre)
- Monitor analógico de 2 canais
- Função Safe Torque Off (STO)
- Controle em malha fechada completa
- Interface para encoder do lado da carga
- Supressão avançada de vibrações II
- Filtro adaptativo II
- Filtro robusto
- Sintonia automática e sintonia com um toque
- Função Tough Drive
- Função de gravador de dados
- Função de diagnóstico de máquina (incluindo previsão de falhas)
- Função de monitoramento de energia
- Função de medição de escala
- Controle Super Trace
- Compensação de perda de movimento
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Compatibilidade com unidades de segurança
- Resfriamento por ventilação forçada
- Comunicação CC-Link
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / Nome da família do produto | MELSERVO J4 series |
| Nome da subgama | MR-J4 series |
| Tensão de alimentação (CA) | 200Vca-240Vca (classe 200V; 220Vca / 230Vca) |
| Tensão de alimentação (CC) | 283Vcc-340Vcc |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) ou entrada CC |
| Corrente nominal | 5.8A |
| Potência ativa nominal (kW) | 750W / 0.75kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra excesso de velocidade, proteção contra erro excessivo, proteção contra detecção de polo magnético, proteção contra falha de controle de servo linear |
| Protocolo de comunicação | CC-Link |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2) 1 x entrada digital (24Vcc; sink/source) (LSP) 1 x entrada digital (24Vcc; sink/source) (LSN) 1 x entrada digital (24Vcc; sink/source) (DOG) 1 x entrada digital (24Vcc; sink/source) (TPR1) 1 x entrada digital (24Vcc; sink/source) (TPR2) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM) 1 x saída de relé digital (MBR) 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1) 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A168mm x L60mm x P185mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 185 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 3.8A entrada |
| Consumo de energia | (consumo auxiliar do drive) 30 W |
| Código de pedido / SKU do fabricante | MR-J4-70GF-RJ |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ470GFRJ |
| Em conformidade com a(s) norma(s) | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-5-2, EN61800-5-1, EN61800-3, EN ISO 13849-1 PLe Cat3, EN62061 SILCL3, IEC61508-5-2, EN50581, UL508C, CSA, KC, EAC |
| Benefícios | Comunicação serial de alta velocidade, sinal de entrada diferencial A/B/Z-fase |
| Acessórios recomendados | Compatível com servomotores HG-KR73 (4.8A), HG-MR73 (5.8A), HG-JR73 (5.6A), HG-UR72 (5.4A), HG-KR73W0C (4.8A), HG-JR73W0C (5.6A), LM-H3P3B-24P-CSS0 (3.4A), LM-H3P3C-36P-CSS0 (5.1A), LM-H3P7A-24P-ASS0 (3.4A), LM-K2P2A-02M-1SS1 (3.7A), LM-U2PBF-22M-1SS0 (4.6A), TM-RFM012E20 (3.8A), TM-RFM012G20 (3.6A), TM-RFM040J10 (4.3A) |
Documentos
Este produto é compatível com os servomotores listados nos acessórios recomendados. Consulte a documentação técnica para informações detalhadas sobre instalação e compatibilidade.
