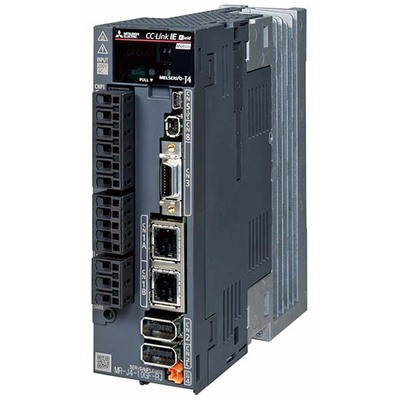

Servo Drive MELSERVO J4 Mitsubishi Electric 15kW MR-J4-15KGF4-RJ Servo Drive AC MELSERVO J4 Mitsubishi Electric MR-J4-15KGF4-RJ, 15kW, 41A, 380-480Vac, CC-Link, IP20. Conheça as funcionalidades e especificações técnicas.
Visão geral
O servo drive/amplificador de movimento AC MELSERVO J4 é um componente de alta performance da Mitsubishi Electric, projetado para aplicações que exigem precisão e confiabilidade. Este modelo, compatível com unidade de segurança, opera com uma potência nominal de 15kW e corrente nominal de 41A.
Com tensão de alimentação de 380V a 480V AC (classe 400V), ou 283Vdc a 340Vdc, o equipamento oferece flexibilidade para diversas configurações de sistema, seja com entrada trifásica (3P) ou entrada DC. Possui capacidade de comunicação via CC-Link e grau de proteção IP20, sendo ideal para operação em ambientes com temperatura de 0 a 55°C.
Principais recursos
- Compatibilidade com unidade de segurança
- Modo de posicionamento, controle de corrente via PWM senoidal
- Método de tabela de pontos
- Método indexador (torre)
- Monitor analógico de 2 canais
- Torque seguro desativado (STO)
- Controle em malha fechada completa
- Interface de encoder do lado da carga
- Controle avançado de supressão de vibrações II
- Filtro adaptativo II
- Filtro robusto
- Autotuning
- Ajuste com um toque
- Função de drive robusto
- Função de gravador de drive
- Função de diagnóstico de máquina (incluindo previsão de falhas)
- Função de monitoramento de energia
- Função de medição de escala
- Controle super trace
- Compensação de movimento perdido
- Ventilação forçada
- Comunicação via CC-Link
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MELSERVO J4 |
| Nome do sub-range | Série MR-J4 |
| Funções | Servo drive/amplificador de movimento AC; modo de posicionamento; controle PWM senoidal/método de controle de corrente; método de tabela de pontos; método indexador (torre); monitor analógico de 2 canais; torque seguro desativado (STO); controle em malha fechada completa; interface de encoder do lado da carga; controle avançado de supressão de vibrações II; filtro adaptativo II; filtro robusto; autotuning; ajuste com um toque; função de drive robusto; função de gravador de drive; função de diagnóstico de máquina (incluindo previsão de falhas); função de monitoramento de energia; função de medição de escala; controle super trace; compensação de movimento perdido |
| Projeto | Compatibilidade com unidade de segurança; tipo de 2 ou 4 fios; método de comunicação; resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tensão de alimentação (DC) | 283Vdc-340Vdc |
| Tipo de rede | Entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 41A |
| Potência ativa nominal (kW) | 15kW |
| Funções de proteção | Desligamento por sobrecorrente; desligamento por sobretensão regenerativa; desligamento por sobrecarga (térmico eletrônico); proteção contra superaquecimento do servomotor; proteção contra falha do encoder; proteção contra falha regenerativa; proteção contra subtensão; proteção contra falha de energia instantânea; proteção contra excesso de velocidade; proteção contra erro excessivo; proteção contra detecção de polo magnético; proteção contra falha de controle linear do servo |
| Protocolo de comunicação | CC-Link |
| Entradas digitais | 1 x entrada digital (24Vdc; sink/source) (EM2); 1 x entrada digital (24Vdc; sink/source) (LSP); 1 x entrada digital (24Vdc; sink/source) (LSN); 1 x entrada digital (24Vdc; sink/source) (DOG); 1 x entrada digital (24Vdc; sink/source) (TPR1); 1 x entrada digital (24Vdc; sink/source) (TPR2) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM); 1 x saída de relé digital (MBR); 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vdc) (MO1); 1 x saída analógica (-10…+10Vdc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A400mm x L220mm x P260mm |
| Altura líquida (mm) | 400 mm |
| Largura líquida (mm) | 220 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 31.8A entrada |
| Consumo de energia | (consumo de energia auxiliar do drive) 45 W |
| Código de pedido / SKU do fabricante | MR-J4-15KGF4-RJ |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ415KGF4RJ |
| Em conformidade com as normas | Marcação CE; TUV Rheinland; cULus; UL; KC; EN61800-5-2; EN61800-5-1; EN61800-3; EN ISO 13849-1 PLe Cat3; EN62061 SILCL3; IEC61508-5-2; EN50581; UL508C; CSA; KC; EAC |
| Benefícios | Comunicação serial de alta velocidade; sinal de entrada diferencial de fase A/B/Z |
| Acessórios recomendados | Compatível com servomotores HG-JR15K14 (33A); HG-JR15K1M4 (38A); HG-JR15K1M4W0C (38A) |
Documentos
Este produto é compatível com os servomotores HG-JR15K14 (33A), HG-JR15K1M4 (38A) e HG-JR15K1M4W0C (38A).
