Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive CA |
| Série / nome da família do produto | Série MELSERVO J4 |
| Nome da subgama | Série MR-J4 |
| Tensão de alimentação (CA) | 380Vca-480Vca (classe 400V; 400Vca / 415Vca / 440Vca) |
| Tensão de alimentação (CC) | 283Vcc-340Vcc |
| Tipo de rede | Entrada trifásica (3P) ou entrada CC |
| Corrente nominal | 8,6A |
| Potência ativa nominal (kW) | 3500W / 3,5kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra excesso de velocidade, proteção contra erro excessivo, proteção contra detecção de polaridade magnética, proteção contra falha de controle de servo linear |
| Protocolo de comunicação | CC-Link |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2) 1 x entrada digital (24Vcc; sink/source) (LSP) 1 x entrada digital (24Vcc; sink/source) (LSN) 1 x entrada digital (24Vcc; sink/source) (DOG) 1 x entrada digital (24Vcc; sink/source) (TPR1) 1 x entrada digital (24Vcc; sink/source) (TPR2) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM) 1 x saída de relé digital (MBR) 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1) 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A250mm x L105mm x P200mm |
| Altura líquida (mm) | 250 mm |
| Largura líquida (mm) | 105 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 7,9A entrada |
| Consumo de energia | (Consumo auxiliar do drive) 45 W |

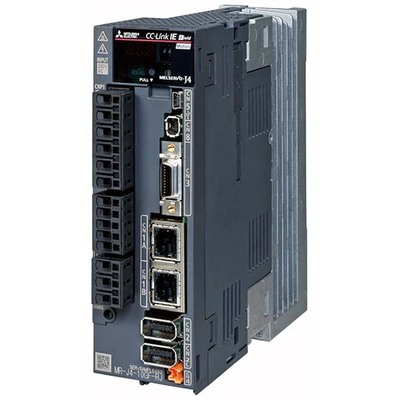

| Código de pedido / SKU do fabricante | MR-J4-350GF4-KS |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ4350GF4KS |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-5-2, EN61800-5-1, EN61800-3, EN ISO 13849-1 PLe Cat3, EN62061 SILCL3, IEC61508-5-2, EN50581, UL508C, CSA, KC, EAC, 3C2 |
Documentos
Compatível com os servomotores HG-JR1534 (5,4A), HG-JR2034 (5,4A), HG-SR3524 (7A), HG-JR3534 (8,3A).
