Principais recursos
- Servo drive/amplificador de movimento AC
- Freio dinâmico embutido
- Resistor regenerativo embutido
- Refrigeração por ventilação forçada
- Comunicação SSCNET III/H
- Compatível com servomotores lineares (taxa de empuxo 225N)
- Controle em malha totalmente fechada
- Funções de proteção abrangentes
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/família do produto | Série MELSERVO J3 |
| Nome da sub-gama | Série MR-J3 |
| Funções | Servo drive/amplificador AC, modo de posicionamento, método de controle por PWM senoidal/controle de corrente, controle em malha totalmente fechada |
| Projeto | Freio dinâmico embutido, resistor regenerativo embutido, ventilação forçada, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-230Vac (Classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 5.8A |
| Potência ativa nominal (kW) | 750W / 0.75kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão de regeneração, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/desligamento súbito de energia, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vdc; sink/source) (EM1), 1 x entrada digital (24Vdc; sink/source) (DI1), 1 x entrada digital (24Vdc; sink/source) (DI2), 1 x entrada digital (24Vdc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vdc) (MO1), 1 x saída analógica (-10…+10Vdc) (MO2) |
| Dimensões | A168mm x L60mm x P185mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 185 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 3.8A entrada |
| Consumo de energia | (Consumo auxiliar do drive) 30 W |
| Compatibilidade técnica com | Servomotor linear série LM-U, taxa de empuxo 225N |

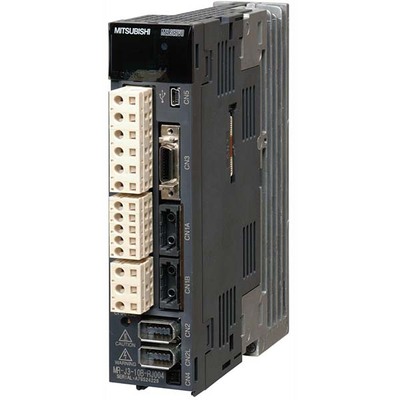

| Código de pedido / SKU do fabricante | MR-J3-70B-RJ004U517 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com normas | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Comunicação serial de alta velocidade |
Documentos
Este produto é compatível com servomotores lineares da série LM-U. O status do fabricante indica que este produto foi descontinuado. Para mais informações ou para consultar outras soluções, entre em contato conosco. https://mokka-sensors.com.br/#contato
