Visão geral

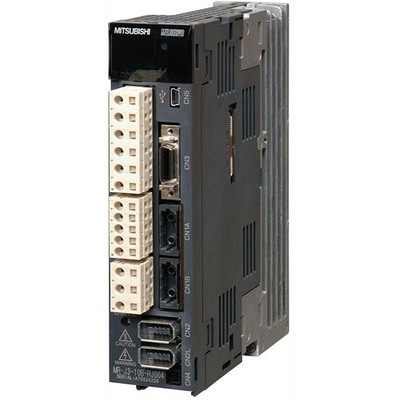

Este é um servo drive/amplificador de movimento AC da série MELSERVO J3 da Mitsubishi Electric. Projetado para controle de movimento preciso, ele integra funcionalidades como freio dinâmico e resistor regenerativo em um único pacote.
Com capacidade de comunicação SSCNET III/H, este drive é compatível com servo motores lineares com taxa de empuxo de até 150N. Sua construção de resfriamento natural e faixa de temperatura operacional de 0 a 55°C garantem confiabilidade em ambientes industriais.
Principais recursos
- Servo drive/amplificador de movimento AC
- Modo de posicionamento com controle de forma de onda senoidal PWM / método de controle de corrente
- Controle em malha totalmente fechada
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Resfriamento natural
- Comunicação SSCNET III/H
- Compatibilidade com motores de servo lineares (taxa de empuxo de 150N)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série do produto / Nome da família | MELSERVO J3 series |
| Subgama | MR-J3 series |
| Funções | Servo drive/amplificador de movimento AC, modo de posicionamento, controle de onda senoidal PWM/método de controle de corrente, controle em malha totalmente fechada |
| Design | Freio dinâmico integrado, resistor regenerativo integrado, resfriamento natural, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vca-230Vca (classe 200V; 220Vca / 230Vca) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 2.8A |
| Potência ativa nominal (kW) | 400W / 0.4kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão de regeneração, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do motor servo, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/desligamento súbito de energia, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1), 1 x entrada digital (24Vcc; sink/source) (DI1), 1 x entrada digital (24Vcc; sink/source) (DI2), 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A168mm x L40mm x P170mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 40 mm |
| Profundidade líquida (mm) | 170 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 2.6A entrada |
| Consumo de energia | (Consumo de energia auxiliar do drive) 30 W |
| Compatibilidade técnica com | Motores de servo lineares, taxa de empuxo 150N, série LM-U |
| Código de pedido / SKU do fabricante | MR-J3-40B-RJ004U514 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com norma(s) | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Comunicação serial de alta velocidade |
Documentos
Observação: O fabricante indica que este produto está descontinuado.
