Principais recursos
- Servo drive/amplificador de movimento AC
- Modo de posicionamento
- Método de controle por PWM senoidal/controle de corrente
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Refrigeração natural
- Comunicação SSCNET III/H
- Alta velocidade de comunicação serial
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MELSERVO J3 |
| Nome da sub-linha | Série MR-J3 |
| Funções | Servo drive/amplificador de movimento AC, modo de posicionamento, método de controle por PWM senoidal/controle de corrente |
| Design | Freio dinâmico integrado, resistor regenerativo integrado, refrigeração natural, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou trifásica (3P) |
| Corrente nominal | 2.8A |
| Potência ativa nominal (kW) | 400W / 0.4kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por regeneração, desligamento por sobretensão, desligamento por sobrecarga (térmico eletrônico), proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/desligamento súbito de energia, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1) | 1 x entrada digital (24Vcc; sink/source) (DI1) | 1 x entrada digital (24Vcc; sink/source) (DI2) | 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM) | 1 x saída digital de relé (MBR) | 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1) | 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A168mm x L40mm x P170mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 40 mm |
| Profundidade líquida (mm) | 170 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 2.6A entrada |
| Consumo de energia | (consumo auxiliar do drive) 30 W |
| Compatibilidade técnica com | Série HF-KP | Série HF-MP |

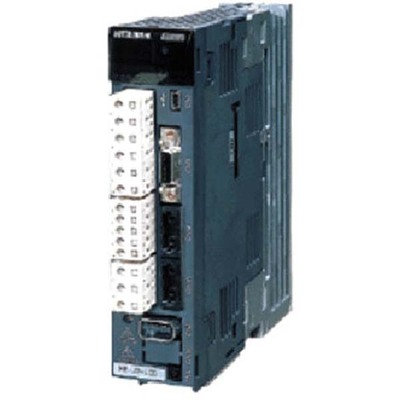

| Código de pedido / SKU do fabricante | MR-J3-40B |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com a(s) norma(s) | Marcação CE | cULus | TUV Rheinland | EN | UL | RoHS |
| Benefícios | Comunicação serial de alta velocidade |
Documentos
Este produto é compatível com as séries HF-KP e HF-MP. Para mais informações técnicas e suporte, entre em contato conosco.
