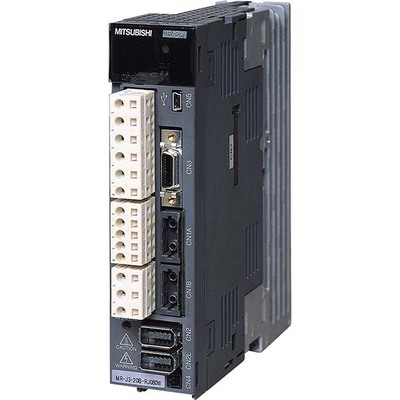

Servo Drive AC MELSERVO J3 Mitsubishi MR-J3-20B-RJ080W
Visão geral
O servo drive AC MELSERVO J3 é um amplificador de movimento AC com freio dinâmico e resistor regenerativo embutidos. Compatível com motores de acionamento direto, este equipamento da Mitsubishi Electric, série MELSERVO J3, oferece uma saída nominal de 200W / 0.2kW e corrente nominal de 1.5A. Opera em uma faixa de tensão de alimentação de 200Vca a 230Vca (classe 200V) com entrada monofásica (2P) ou trifásica (3P), e é adequado para temperaturas ambientes de 0 a 55°C.
Este modelo suporta a capacidade de comunicação SSCNET III/H, garantindo alta velocidade e confiabilidade na transmissão de dados. O design inclui refrigeração natural e é projetado para integração com motores de acionamento direto, otimizando o desempenho em aplicações que exigem precisão e resposta rápida.
Principais recursos
- Amplificador de movimento AC com freio dinâmico e resistor regenerativo integrados.
- Compatível com motores de acionamento direto.
- Comunicação via SSCNET III/H.
- Controle por método PWM senoidal/controle de corrente.
- Refrigeração natural.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / Nome da família do produto | MELSERVO J3 series |
| Nome do sub-range | MR-J3 series |
| Funções | Servo drive / amplificador de movimento AC, modo de posicionamento, método de controle PWM senoidal/controle de corrente |
| Design | Freio dinâmico integrado, resistor regenerativo integrado, compatível com motor de acionamento direto, refrigeração natural, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 1.5A |
| Potência ativa nominal (kW) | 200W / 0.2kW |
| Funções de proteção | Desligamento por sobrecorrente, regeneração, sobretensão, sobrecarga (térmico eletrônico), superaquecimento do servo motor, falha do encoder, falha de regeneração, subtensão/falha de energia súbita, excesso de velocidade, erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1), 1 x entrada digital (24Vcc; sink/source) (DI1), 1 x entrada digital (24Vcc; sink/source) (DI2), 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A168mm x L40mm x P135mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 40 mm |
| Profundidade líquida (mm) | 135 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 1.5A entrada |
| Consumo de energia | (Consumo auxiliar do drive) 30 W |
| Compatibilidade técnica com | Motor de acionamento direto, séries HF-KP, HF-MP |
| Código de pedido / SKU do fabricante | MR-J3-20B-RJ080W |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com as normas | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Design para motor de acionamento direto, comunicação serial de alta velocidade |
Documentos
Este produto é compatível com motores de acionamento direto das séries HF-KP e HF-MP. Verifique as especificações completas no catálogo para garantir a integração adequada em seu sistema.
