Visão geral

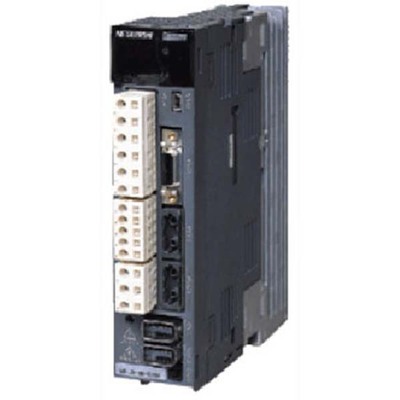

Este é um servo amplificador AC da linha MELSERVO J3 da Mitsubishi Electric, com potência nominal de 200W (0,2kW) e corrente nominal de 1,5A. Projetado para operar com tensão de alimentação de 200V a 230V (classe 200V), aceita entrada monofásica (2P) ou trifásica (3P).
O equipamento possui freio dinâmico integrado e resistor de regeneração embutido, além de capacidade de comunicação via SSCNET III/H, permitindo a compatibilidade com encoders lineares e motores de acionamento direto. Sua construção permite refrigeração natural e é classificado para operação em temperatura ambiente de 0 a 55 °C.
Principais recursos
- Servo amplificador AC
- Modo de posicionamento
- Método de controle PWM senoidal/corrente
- Controle em malha fechada completa
- Interface para encoder do lado da carga
- Freio dinâmico embutido
- Resistor de regeneração embutido
- Refrigeração natural
- Comunicação SSCNET III/H
- Compatível com encoders lineares ou motores de acionamento direto
- Funções de proteção diversas (sobrecorrente, sobretensão, sobrecarga, superaquecimento do motor, falha do encoder, etc.)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | MELSERVO J3 series |
| Nome da sub-gama | MR-J3 series |
| Funções | Servo drive / amplificador AC modo de posicionamento método de controle PWM senoidal/corrente controle em malha fechada completa interface para encoder do lado da carga |
| Projeto | Freio dinâmico embutido resistor de regeneração embutido refrigeração natural SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 1.5A |
| Potência ativa nominal (kW) | 200W / 0.2kW |
| Funções de proteção | Desligamento por sobrecorrente regeneração desligamento por sobretensão desligamento por sobrecarga (térmico eletrônico) proteção contra superaquecimento do servomotor proteção contra falha do encoder proteção contra falha de regeneração proteção contra subtensão/falta de energia súbita proteção contra excesso de velocidade proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1) 1 x entrada digital (24Vcc; sink/source) (DI1) 1 x entrada digital (24Vcc; sink/source) (DI2) 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM) 1 x saída de relé digital (MBR) 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1) 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A168mm x L40mm x P135mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 40 mm |
| Profundidade líquida (mm) | 135 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 1.5A entrada |
| Consumo de energia | (Consumo de energia auxiliar do drive) 30 W |
| Compatibilidade técnica com | Encoders lineares ou motores de acionamento direto séries HF-KP séries HF-MP |
| Código de pedido / SKU do fabricante | MR-J3-20B-RJ006 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com a(s) norma(s) | Marcação CE cULus TUV Rheinland EN RoHS |
| Benefícios | Comunicação serial de alta velocidade entrada de sinal diferencial A/B/Z |
Documentos
Observação: O produto MR-J3-20B-RJ006 encontra-se descontinuado pelo fabricante. O servo drive é compatível com encoders lineares ou motores de acionamento direto das séries HF-KP e HF-MP.
Para mais informações, entre em contato conosco.
