Visão geral

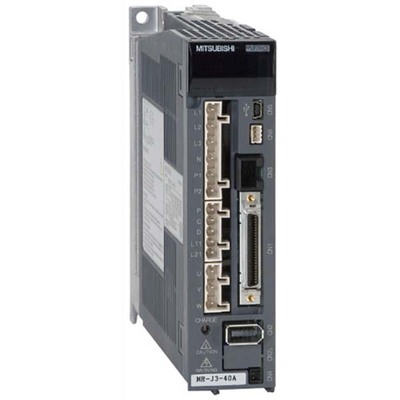

Este é um servo drive AC da série MELSERVO J3 da Mitsubishi Electric, projetado para aplicações de controle de movimento AC. Ele integra funções como freio dinâmico e resistor regenerativo, otimizando o desempenho e a eficiência do sistema.
O equipamento oferece controle de posicionamento, modo de controle de velocidade e modo de controle de torque, além de recursos avançados como supressão de vibração e filtro adaptativo, garantindo precisão e estabilidade nas operações. Sua construção inclui ventilação forçada para um resfriamento eficiente.
Com capacidade de comunicação via RS-422, o servo drive permite a integração em sistemas de automação industrial, facilitando o monitoramento e o controle remoto. É projetado para operar em uma faixa de temperatura ambiente de 0 a 55°C.
Principais recursos
- Servo drive AC para controle de movimento
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Controle de posicionamento, velocidade e torque
- Supressão avançada de vibração II
- Filtro adaptativo II
- Autotuning
- Ventilação forçada
- Comunicação RS-422
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MELSERVO J3 |
| Nome da sub-gama | Série MR-J3 |
| Funções | Servo drive AC para movimento, modo de posicionamento, controle PWM senoidal/método de controle de corrente, modo de controle de velocidade, modo de controle de torque, controle avançado de supressão de vibração II, filtro adaptativo II, autotuning |
| Projeto | Freio dinâmico integrado, resistor regenerativo integrado, ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 11A |
| Potência ativa nominal (kW) | 2000W / 2kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão de regeneração, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/desligamento súbito, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Protocolo de comunicação | RS-422 |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EMG), 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN), 1 x entrada digital (24Vcc; sink/source) (SON), 1 x entrada digital (24Vcc; sink/source) (RES), 1 x entrada digital (24Vcc; sink/source) (PC / ST1 / RS2), 1 x entrada digital (24Vcc; sink/source) (TL / ST2 / RS1), 1 x entrada digital (24Vcc; sink/source) (SP1), 1 x entrada digital (24Vcc; sink/source) (SP2), 1 x entrada digital (24Vcc; 24Vcc; sink/source) (ST1), 1 x entrada digital (24Vcc; 24Vcc; sink/source) (ST2) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital (tipo contato relé) (ZSP), 1 x saída digital (tipo contato relé) (TLC / VLC), 1 x saída digital (tipo contato relé) (INP / SA), 1 x saída digital (tipo contato relé) (RD) |
| Entradas analógicas | 1 x entrada analógica (0-10Vcc) (TLA / TC), 1 x entrada analógica (-10…+10Vcc) (VC / VLA), 1 x entrada analógica (0-10Vcc) (LG) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A168mm x L90mm x P195mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 195 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 10.5A entrada |
| Consumo de energia | (Consumo auxiliar do drive) 30 W |
| Compatibilidade técnica com | Série HF-SP, série HF-JP, série HC-LP, série HC-RP, série HC-UP |
| Código de pedido / SKU do fabricante | MR-J3-200AN |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com norma(s) | Marca CE, cULus, TUV Rheinland, EN, UL, RoHS |
Documentos
Este produto é tecnicamente compatível com as séries HF-SP, HF-JP, HC-LP, HC-RP e HC-UP. O status do fabricante é “Descontinuado”.
