Visão geral

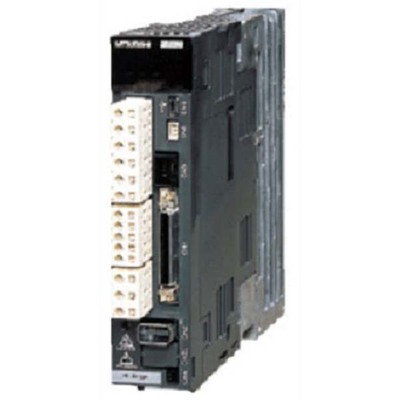

Este servo drive AC da série MELSERVO J3 da Mitsubishi Electric é uma unidade de movimento com capacidade de amplificador. Possui uma saída nominal de 55kW e corrente nominal de 143A, operando em uma faixa de tensão de 380Vac a 480Vac (classe 400V).
Projetado para aplicações de controle de movimento, este equipamento oferece capacidades avançadas, incluindo controle de modo de posição, controle de modo de velocidade e controle de modo de torque. Conta com método de controle por PWM de onda senoidal e método de controle de corrente, além de recursos como controle avançado de supressão de vibração II e filtro adaptativo II.
A unidade requer uma unidade conversora (MR-J3-CR55K(4)) para seu funcionamento e conta com ventilação forçada para resfriamento. Possui capacidade de comunicação via RS-422, permitindo a integração em sistemas de automação.
Principais recursos
- Controle de movimento AC
- Modo de posição, velocidade e torque
- Controle por PWM de onda senoidal
- Supressão de vibração avançada II
- Filtro adaptativo II
- Autotuning
- Comunicação RS-422
- Ventilação forçada
- Proteção contra sobrecorrente, sobrecarga, superaquecimento do servo motor, falha do encoder, subtensão, queda de energia súbita, excesso de velocidade e erro excessivo.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MELSERVO J3 |
| Nome da subgama | Série MR-J3 |
| Funções | Servo drive AC / amplificador de movimento; modo de posição; método de controle PWM de onda senoidal/corrente; modo de velocidade; modo de torque; controle avançado de supressão de vibração II; filtro adaptativo II; autotuning |
| Projeto | Unidade conversora (MR-J3-CR55K(4)) é necessária para a unidade de acionamento; resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 143A |
| Potência ativa nominal (kW) | 55kW |
| Funções de proteção | Desligamento por sobrecorrente; desligamento por sobrecarga (térmico eletrônico); proteção contra superaquecimento do servo motor; proteção contra falha do encoder; proteção contra subtensão/queda de energia súbita; proteção contra excesso de velocidade; proteção contra erro excessivo |
| Protocolo de comunicação | RS-422 |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EMG); 1 x entrada digital (24Vcc; sink/source) (LSP); 1 x entrada digital (24Vcc; sink/source) (LSN); 1 x entrada digital (24Vcc; sink/source) (SON); 1 x entrada digital (24Vcc; sink/source) (RES); 1 x entrada digital (24Vcc; sink/source) (PC / ST1 / RS2); 1 x entrada digital (24Vcc; sink/source) (TL / ST2 / RS1); 1 x entrada digital (24Vcc; sink/source) (SP1); 1 x entrada digital (24Vcc; sink/source) (SP2); 1 x entrada digital (24Vcc; 24Vcc; sink/source) (ST1); 1 x entrada digital (24Vcc; 24Vcc; sink/source) (ST2) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM); 1 x saída digital (tipo contato relé) (ZSP); 1 x saída digital (tipo contato relé) (TLC / VLC); 1 x saída digital (tipo contato relé) (INP / SA); 1 x saída digital (tipo contato relé) (RD) |
| Entradas analógicas | 1 x entrada analógica (0-10Vcc) (TLA / TC); 1 x entrada analógica (-10…+10Vcc) (VC / VLA); 1 x entrada analógica (0-10Vcc) (LG) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1); 1 x saída analógica (-10…+10Vcc) (MO2) |
| Resolução | Feedback do encoder de 18 bits / 262144ppr |
| Dimensões | A380mm x L300mm x P328mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 300 mm |
| Profundidade líquida (mm) | 328 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 113.8A de entrada |
| Consumo de energia | (consumo de energia auxiliar do drive) 45 W |
| Compatibilidade técnica com | Unidade conversora série HA-LP |
| Código de pedido / SKU do fabricante | MR-J3-DU55KA4 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com a(s) norma(s) | Marcação CE; cULus; TUV Rheinland; EN; UL; RoHS |
Documentos
Observação: Este produto é classificado como descontinuado pelo fabricante.
