Visão geral

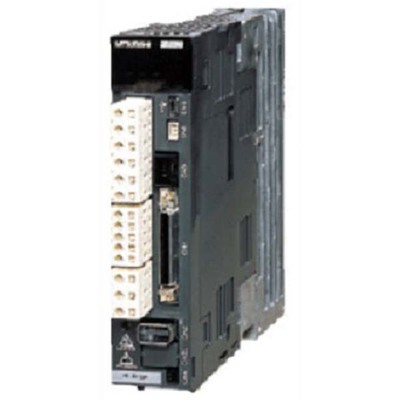

O servo drive AC MELSERVO J3 é um amplificador de movimento projetado pela Mitsubishi Electric, pertencente à renomada série MELSERVO J3. Este equipamento é voltado para aplicações de controle de movimento e posicionamento, utilizando métodos de controle avançados como PWM senoidal e controle de corrente.
Possui uma capacidade de saída nominal de 30kW e corrente nominal de 87A, com uma ampla faixa de tensão de alimentação de 380Vac a 480Vac (classe 400V). Sua interface de comunicação RS-422 permite a integração com sistemas de controle mais complexos. O modelo MR-J3-DU30KA4 é compatível com unidades conversoras (como a MR-J3-CR55K(4)) e requer ventilação forçada para operação segura em ambientes com temperatura entre 0°C e 55°C.
Principais recursos
- Controle de posição e velocidade
- Controle de torque
- Supressão avançada de vibrações
- Filtro adaptativo
- Autotuning
- Comunicação RS-422
- Proteções abrangentes (sobrecorrente, sobrecarga, sobreaquecimento, falha de encoder, subtensão, velocidade excessiva, erro excessivo)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série do produto / Nome da família | Série MELSERVO J3 |
| Nome da sub-gama | Série MR-J3 |
| Funções | Servo drive AC / Amplificador de movimento, modo de posicionamento, método de controle PWM senoidal/controle de corrente, modo de controle de velocidade, controle de torque, supressão avançada de vibrações II, filtro adaptativo II, autotuning |
| Projeto | Unidade conversora (MR-J3-CR55K(4)) é necessária para a unidade de acionamento, resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 87A |
| Potência ativa nominal (kW) | 30kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servo motor, proteção contra falha do encoder, proteção contra subtensão/interrupção súbita de energia, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Protocolo de comunicação | RS-422 |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EMG), 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN), 1 x entrada digital (24Vcc; sink/source) (SON), 1 x entrada digital (24Vcc; sink/source) (RES), 1 x entrada digital (24Vcc; sink/source) (PC / ST1 / RS2), 1 x entrada digital (24Vcc; sink/source) (TL / ST2 / RS1), 1 x entrada digital (24Vcc; sink/source) (SP1), 1 x entrada digital (24Vcc; sink/source) (SP2), 1 x entrada digital (24Vcc; 24Vcc; sink/source) (ST1), 1 x entrada digital (24Vcc; 24Vcc; sink/source) (ST2) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital (tipo contato relé) (ZSP), 1 x saída digital (tipo contato relé) (TLC / VLC), 1 x saída digital (tipo contato relé) (INP / SA), 1 x saída digital (tipo contato relé) (RD) |
| Entradas analógicas | 1 x entrada analógica (0-10Vcc) (TLA / TC), 1 x entrada analógica (-10…+10Vcc) (VC / VLA), 1 x entrada analógica (0-10Vcc) (LG) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Resolução | Feedback de encoder de 18 bits / 262144ppr |
| Dimensões | A380mm x L240mm x P328mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 240 mm |
| Profundidade líquida (mm) | 328 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 113.8A (entrada) |
| Consumo de energia | (consumo auxiliar do drive) 45 W |
| Compatibilidade técnica com | Unidade conversora série HA-LP |
| Código de pedido / SKU do fabricante | MR-J3-DU30KA4 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com as normas | Marca CE, cULus, TUV Rheinland, EN, UL, RoHS |
Documentos
Observação: O fabricante indica que este produto foi descontinuado. Verifique a compatibilidade técnica com a unidade conversora série HA-LP.
