Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / Nome da família do produto | Série MELSERVO J3 |
| Nome da subgama | Série MR-J3 |
| Funções | Servo drive AC / amplificador de movimento, modo de posicionamento, controle senoidal PWM / método de controle de corrente |
| Design | Freio dinâmico integrado, resistor regenerativo integrado, ventilação forçada, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 28A |
| Potência ativa nominal (kW) | 5000W / 5kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão na regeneração, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servo motor, proteção contra falha do encoder, proteção contra falha na regeneração, proteção contra subtensão/desligamento súbito, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1) 1 x entrada digital (24Vcc; sink/source) (DI1) 1 x entrada digital (24Vcc; sink/source) (DI2) 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM) 1 x saída de relé digital (MBR) 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1) 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A250mm x L130mm x P200mm |
| Altura líquida (mm) | 250 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 21.7A entrada |
| Consumo de energia | (Consumo de energia auxiliar do drive) 45 W |
| Compatibilidade técnica com | Série HF-SP, série HF-JP, série HA-LP, série HC-LP, série HC-RP, série HC-UP |

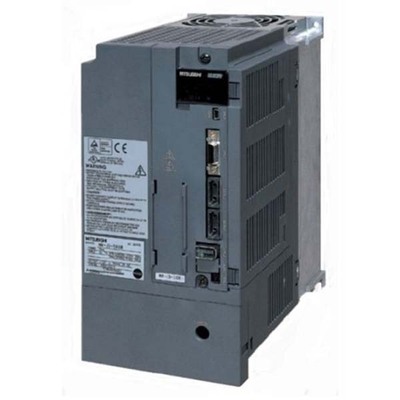

| Código de pedido / SKU do fabricante | MR-J3-500B |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com as normas | Marca CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Comunicação serial de alta velocidade |
Documentos
O produto MR-J3-500B é compatível com as séries de servo motores HF-SP, HF-JP, HA-LP, HC-LP, HC-RP e HC-UP.
