Visão geral

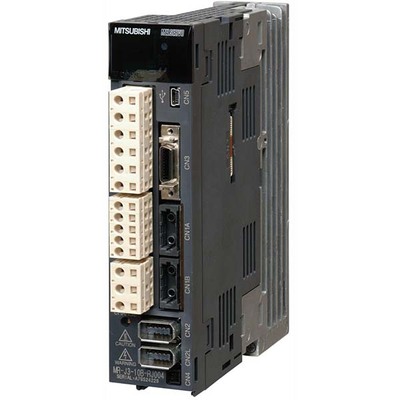

Este servo drive AC, pertencente à série MELSERVO J3 da Mitsubishi Electric, é um amplificador de movimento projetado para aplicações de posicionamento. Ele opera com controle senoidal PWM e controle de corrente, permitindo um controle em malha fechada completo para alta precisão.
O equipamento possui freio dinâmico e resistor regenerativo integrados, otimizando o desempenho e a segurança. Sua capacidade de comunicação via SSCNET III/H garante a integração eficiente em sistemas automatizados.
É compatível com servomotores lineares e suporta temperaturas ambientes de operação de 0 a 55°C, oferecendo robustez para diversas condições industriais.
Principais recursos
- Amplificador de servo drive AC
- Modo de posicionamento
- Controle senoidal PWM / controle de corrente
- Controle em malha fechada completo
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Comunicação SSCNET III/H
- Compatível com motores lineares
- Refrigeração natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi Electric |
| Função Principal | Servo drive AC |
| Série / Nome da família do produto | Série MELSERVO J3 |
| Nome da subgama | Série MR-J3 |
| Funções | Amplificador de servo drive AC, modo de posicionamento, controle senoidal PWM/controle de corrente, controle em malha fechada completo |
| Projeto | Freio dinâmico integrado, resistor regenerativo integrado, refrigeração natural, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 2.8A |
| Potência ativa nominal (kW) | 400W / 0.4kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão de regeneração, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servo motor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/desligamento súbito de energia, proteção contra velocidade excessiva, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1), 1 x entrada digital (24Vcc; sink/source) (DI1), 1 x entrada digital (24Vcc; sink/source) (DI2), 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A168mm x L40mm x P170mm |
| Altura Líquida (mm) | 168 mm |
| Largura Líquida (mm) | 40 mm |
| Profundidade Líquida (mm) | 170 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 2.6A entrada |
| Consumo de energia | 30 W (consumo auxiliar do drive) |
| Compatibilidade técnica com | Motores lineares das séries HF-KP, HF-MP, LM-H, LM-K, LM-U |
| Código de pedido / SKU do fabricante | MR-J3-40B-RJ004 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com a(s) norma(s) | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Comunicação serial de alta velocidade |
