Visão geral

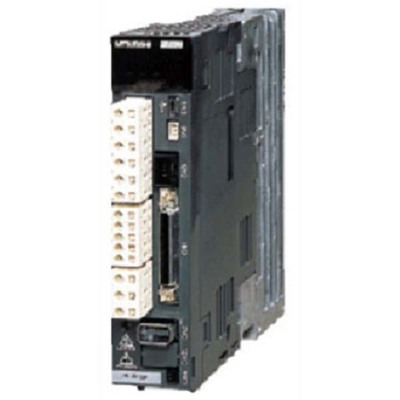

Este servo drive AC, parte da série MELSERVO J3 da Mitsubishi Electric, é um amplificador de movimento projetado para controle preciso de servomotores. Sua arquitetura integra freio dinâmico e resistor regenerativo, otimizando o desempenho e a eficiência energética em aplicações industriais.
Com capacidade de comunicação RS-422 e operando em uma faixa de temperatura ambiente de 0 a 55°C, este dispositivo oferece flexibilidade e confiabilidade. É ideal para sistemas que demandam alta performance em controle de posição, velocidade e torque, além de recursos avançados como supressão de vibração e filtro adaptativo.
Principais recursos
- Amplificador de movimento AC
- Modo de posicionamento com controle PWM senoidal/controle de corrente
- Modo de controle de velocidade
- Modo de controle de torque
- Controle avançado de supressão de vibração II
- Filtro adaptativo II
- Auto sintonia (Auto tuning)
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Ventilação forçada para resfriamento
- Comunicação RS-422
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MELSERVO J3 |
| Nome da subgama | Série MR-J3 |
| Funções | Amplificador de movimento AC, modo de posicionamento, controle PWM senoidal/controle de corrente, modo de controle de velocidade, modo de controle de torque, controle avançado de supressão de vibração II, filtro adaptativo II, auto sintonia. |
| Design | Freio dinâmico integrado, resistor regenerativo integrado, ventilação forçada. |
| Tensão de alimentação (AC) | 380Vca-480Vca (classe 400V; 400Vca / 415Vca / 440Vca) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 8.6A |
| Potência ativa nominal (kW) | 3500W / 3.5kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão na regeneração, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha na regeneração, proteção contra subtensão/queda de energia súbita, proteção contra sobrevelocidade, proteção contra erro excessivo. |
| Protocolo de comunicação | RS-422 |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EMG), 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN), 1 x entrada digital (24Vcc; sink/source) (SON), 1 x entrada digital (24Vcc; sink/source) (RES), 1 x entrada digital (24Vcc; sink/source) (PC / ST1 / RS2), 1 x entrada digital (24Vcc; sink/source) (TL / ST2 / RS1), 1 x entrada digital (24Vcc; sink/source) (SP1), 1 x entrada digital (24Vcc; sink/source) (SP2), 1 x entrada digital (24Vcc; sink/source) (ST1), 1 x entrada digital (24Vcc; sink/source) (ST2) |
| Saídas digitais | 1 x saída digital (tipo relé) (ALM), 1 x saída digital (tipo relé) (ZSP), 1 x saída digital (tipo relé) (TLC / VLC), 1 x saída digital (tipo relé) (INP / SA), 1 x saída digital (tipo relé) (RD) |
| Entradas analógicas | 1 x entrada analógica (0-10Vcc) (TLA / TC), 1 x entrada analógica (-10…+10Vcc) (VC / VLA), 1 x entrada analógica (0-10Vcc) (LG) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A250mm x L130mm x P200mm |
| Altura líquida (mm) | 250 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 7.9A entrada |
| Consumo de energia | (Consumo de energia auxiliar do drive) 45 W |
| Compatibilidade técnica com | Série HF-SP, Série HF-JP |
| Código de pedido / SKU do fabricante | MR-J3-350A4 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com as normas | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
Documentos
Este equipamento possui compatibilidade técnica com as séries HF-SP e HF-JP.
