Visão geral

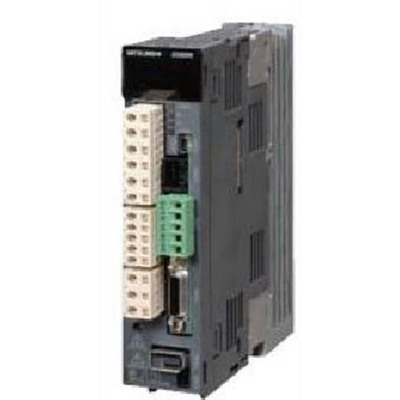

O Servo Drive AC MELSERVO J3, modelo MR-J3-22KT da Mitsubishi Electric, é um amplificador de movimento AC projetado para aplicações de controle de servo. Ele oferece uma potência nominal de saída de 22kW e uma corrente nominal de 126A, operando com uma tensão de alimentação trifásica de 200Vac a 230Vac (classe 200V).
Este equipamento é equipado com capacidade de comunicação via CC-Link e RS-422, permitindo uma integração flexível em sistemas de automação complexos. A operação é garantida em uma faixa de temperatura ambiente de 0 a 55°C, assegurando confiabilidade em diversas condições de trabalho.
A série MELSERVO J3 representa uma evolução em tecnologia de servo drives, com o modelo MR-J3-22KT incorporando funções como controle por método de tabela de pontos, método de onda senoidal PWM, controle de corrente e controle de velocidade, além de funções de posicionamento embutidas.
Principais recursos
- Amplificador de movimento AC
- Capacidade de comunicação CC-Link / RS-422
- Controle de posicionamento integrado
- Métodos de controle: onda senoidal PWM, corrente, tabela de pontos, indexador
- Resfriamento por ventilação forçada
- Ampla gama de funções de proteção
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/nome da família do produto | Série MELSERVO J3 |
| Nome da sub-linha | Série MR-J3 |
| Funções | Servo drive / amplificador de movimento AC, modo de posicionamento, controle por método de onda senoidal PWM/controle de corrente, método de tabela de pontos, método indexador (torre), função de posicionamento embutida, modo de controle de velocidade |
| Projeto | Resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 126A |
| Potência ativa nominal (kW) | 22kW |
| Funções de proteção | Desligamento por sobrecorrente, sobretensão de regeneração, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/interrupção súbita de energia, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Protocolo de comunicação | CC-Link RS-422 |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EMG), 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN), 1 x entrada digital (24Vcc; sink/source) (DOG) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital (tipo contato relé) (ZP), 1 x saída digital (tipo contato relé) (RD) |
| Dimensões | A400mm x L260mm x P260mm |
| Altura líquida (mm) | 400 mm |
| Largura líquida (mm) | 260 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 95A de entrada |
| Consumo de energia | (Consumo auxiliar do drive) 45 W |
| Compatibilidade técnica com | Série HA-LP |
| Código de pedido / SKU do fabricante | MR-J3-22KT |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com as normas | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
Documentos
O Servo Drive AC MELSERVO J3 Mitsubishi Electric MR-J3-22KT é tecnicamente compatível com a série HA-LP.
