Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série do produto / Nome da família | MELSERVO J3 series |
| Nome do sub-range | MR-J3 series |
| Funções | Servo drive/amplificador de movimento AC, modo de posicionamento, controle de onda senoidal PWM/método de controle de corrente |
| Design | Resfriamento por ventilação forçada, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 126A |
| Potência ativa nominal (kW) | 22kW |
| Funções de proteção | Desligamento por sobrecorrente, regeneração, sobretensão, sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/desligamento súbito, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1) 1 x entrada digital (24Vcc; sink/source) (DI1) 1 x entrada digital (24Vcc; sink/source) (DI2) 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM) 1 x saída de relé digital (MBR) 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1) 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A400mm x L260mm x P260mm |
| Altura líquida (mm) | 400 mm |
| Largura líquida (mm) | 260 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 95A entrada |
| Consumo de energia | (Consumo auxiliar do drive) 45 W |
| Compatibilidade técnica com | Série HA-LP |

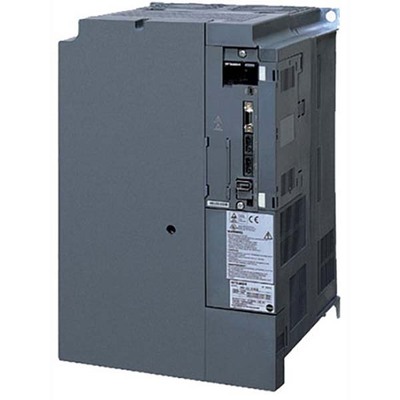

| Código de pedido / SKU do fabricante | MR-J3-22KB |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com as normas | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Comunicação serial de alta velocidade |
Documentos
Observação: Este produto está descontinuado.
Para mais informações e suporte, entre em contato conosco.
