Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série do produto / nome da família | Série MELSERVO J3 |
| Nome da subgama | Série MR-J3 |
| Funções | Servo drive AC / amplificador modo de posicionamento controle PWM senoidal/método de controle de corrente modo de controle de velocidade modo de controle de torque supressão de vibração avançada II filtro adaptativo II auto tuning |
| Projeto | Resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 380Vca-480Vca (classe 400V; 400Vca / 415Vca / 440Vca) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 63A |
| Potência ativa nominal (kW) | 22kW |
| Funções de proteção | Desligamento por sobrecorrente desligamento por regeneração desligamento por sobretensão desligamento por sobrecarga (térmica eletrônica) proteção contra superaquecimento do servo motor proteção contra falha do encoder proteção contra falha de regeneração proteção contra subtensão/queda de energia súbita proteção contra excesso de velocidade proteção contra erro excessivo |
| Protocolo de comunicação | RS-422 |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EMG) 1 x entrada digital (24Vcc; sink/source) (LSP) 1 x entrada digital (24Vcc; sink/source) (LSN) 1 x entrada digital (24Vcc; sink/source) (SON) 1 x entrada digital (24Vcc; sink/source) (RES) 1 x entrada digital (24Vcc; sink/source) (PC / ST1 / RS2) 1 x entrada digital (24Vcc; sink/source) (TL / ST2 / RS1) 1 x entrada digital (24Vcc; sink/source) (SP1) 1 x entrada digital (24Vcc; sink/source) (SP2) 1 x entrada digital (24Vcc; 24Vcc; sink/source) (ST1) 1 x entrada digital (24Vcc; 24Vcc; sink/source) (ST2) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM) 1 x saída digital (tipo contato relé) (ZSP) 1 x saída digital (tipo contato relé) (TLC / VLC) 1 x saída digital (tipo contato relé) (INP / SA) 1 x saída digital (tipo contato relé) (RD) |
| Entradas analógicas | 1 x entrada analógica (0-10Vcc) (TLA / TC) 1 x entrada analógica (-10…+10Vcc) (VC / VLA) 1 x entrada analógica (0-10Vcc) (LG) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1) 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A400mm x L260mm x P260mm |
| Altura líquida (mm) | 400 mm |
| Largura líquida (mm) | 260 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 47.6A entrada |
| Consumo de energia | (consumo de energia auxiliar do drive) 45 W |
| Compatibilidade técnica com | Série HA-LP |
| Código do pedido / SKU do fabricante | MR-J3-22KA4 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com a(s) norma(s) | Marcação CE cULus TUV Rheinland EN UL RoHS |
—SEPARATOR—
Documentos

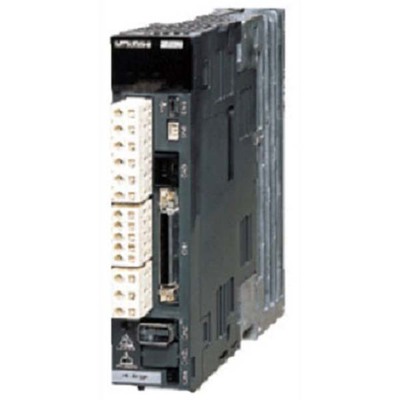

O servo drive MR-J3-22KA4 é tecnicamente compatível com a série HA-LP. Este produto foi descontinuado pelo fabricante.
Para mais informações ou alternativas, entre em contato conosco.
