Visão geral

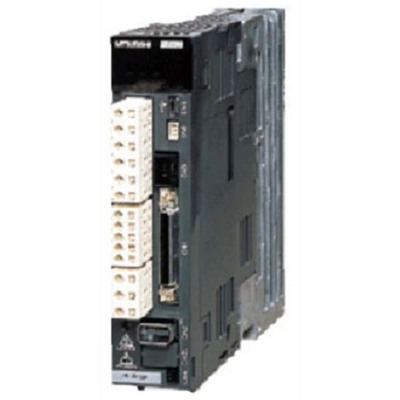

Este é um servo amplificador AC da linha MELSERVO J3 da Mitsubishi Electric, projetado para controle de movimento AC. Possui uma saída nominal de 11kW e corrente nominal de 32A, operando com uma faixa de tensão de alimentação de 380V a 480V em 3 fases.
O dispositivo é equipado com capacidade de comunicação RS-422, permitindo a integração em sistemas de automação. A unidade é classificada para operação em temperaturas ambientes de 0 a 55°C, garantindo desempenho confiável em diversas condições industriais.
Principais recursos
- Servo amplificador AC para controle de movimento
- Modo de posicionamento com controle PWM senoidal e método de controle de corrente
- Modo de controle de velocidade
- Modo de controle de torque
- Controle avançado de supressão de vibrações II
- Filtro adaptativo II
- Auto-ajuste (auto tuning)
- Resfriamento por ventilação forçada
- Funções de proteção abrangentes
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/família do produto | Linha MELSERVO J3 |
| Nome da sub-gama | Linha MR-J3 |
| Funções | Servo amplificador AC para controle de movimento, controle PWM senoidal/método de controle de corrente, modo de controle de velocidade, modo de controle de torque, controle avançado de supressão de vibrações II, filtro adaptativo II, auto-ajuste. |
| Projeto | Resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 380Vca-480Vca (classe 400V; 400Vca / 415Vca / 440Vca) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 32A |
| Potência ativa nominal (kW) | 11kW |
| Funções de proteção | Desligamento por sobrecorrente, regeneração, desligamento por sobretensão, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servo motor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/interrupção súbita de energia, proteção contra excesso de velocidade, proteção contra erro excessivo. |
| Protocolo de comunicação | RS-422 |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EMG), 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN), 1 x entrada digital (24Vcc; sink/source) (SON), 1 x entrada digital (24Vcc; sink/source) (RES), 1 x entrada digital (24Vcc; sink/source) (PC / ST1 / RS2), 1 x entrada digital (24Vcc; sink/source) (TL / ST2 / RS1), 1 x entrada digital (24Vcc; sink/source) (SP1), 1 x entrada digital (24Vcc; sink/source) (SP2), 1 x entrada digital (24Vcc; 24Vcc; sink/source) (ST1), 1 x entrada digital (24Vcc; 24Vcc; sink/source) (ST2) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital (tipo contato relé) (ZSP), 1 x saída digital (tipo contato relé) (TLC / VLC), 1 x saída digital (tipo contato relé) (INP / SA), 1 x saída digital (tipo contato relé) (RD) |
| Entradas analógicas | 1 x entrada analógica (0-10Vcc) (TLA / TC), 1 x entrada analógica (-10…+10Vcc) (VC / VLA), 1 x entrada analógica (0-10Vcc) (LG) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A400mm x L260mm x P260mm |
| Altura líquida (mm) | 400 mm |
| Largura líquida (mm) | 260 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 23.1A entrada |
| Consumo de energia | (Consumo auxiliar do drive) 45 W |
| Compatibilidade técnica com | GRZG400-2.5Ω, série HF-JP, série HA-LP |
| Código de pedido / SKU do fabricante | MR-J3-11KA4 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com a(s) norma(s) | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
Documentos
Este produto é compatível com os modelos GRZG400-2.5Ω, série HF-JP e série HA-LP.
