Principais recursos
- Servo drive AC / amplificador de movimento
- Freio dinâmico integrado
- Comunicação SSCNET III/H
- Controle por PWM senoidal / Controle de corrente
- Refrigeração natural
- Alta velocidade de comunicação em série
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / Nome da família do produto | Série MELSERVO J3 |
| Nome do sub-range | Série MR-J3 |
| Funções | Servo drive AC / amplificador de movimento, modo de posicionamento, controle PWM senoidal / método de controle de corrente |
| Projeto | Freio dinâmico integrado, refrigeração natural, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 1.1A |
| Potência ativa nominal (kW) | 100W / 0.1kW |
| Funções de proteção | Desligamento por sobrecorrente, regeneração, sobretensão, sobrecarga (térmica eletrônica), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/falta de energia súbita, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vdc; sink/source) (EM1), 1 x entrada digital (24Vdc; sink/source) (DI1), 1 x entrada digital (24Vdc; sink/source) (DI2), 1 x entrada digital (24Vdc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vdc) (MO1), 1 x saída analógica (-10…+10Vdc) (MO2) |
| Dimensões | A168mm x L40mm x P135mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 40 mm |
| Profundidade líquida (mm) | 135 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 0.9A entrada |
| Consumo de energia | (consumo de energia auxiliar do drive) 30 W |
| Compatibilidade técnica com | Série HF-KP, Série HF-MP |

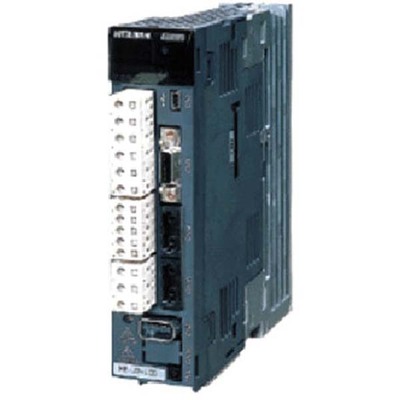

| Código de pedido / SKU do fabricante | MR-J3-10B |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com normas | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
—SEPARATOR—
Documentos
Este produto é compatível com as séries HF-KP e HF-MP.
