Visão geral

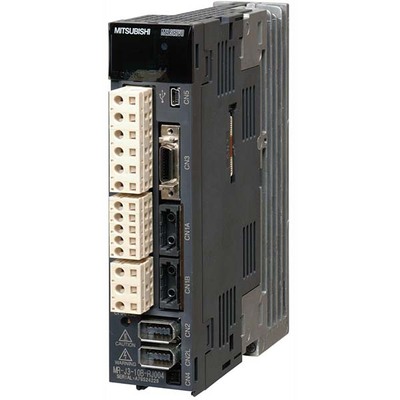

O servo drive AC MELSERVO J3 da Mitsubishi Electric é um amplificador de movimento com freio dinâmico e resistor regenerativo integrados, projetado para controle de alta precisão. Este equipamento da série MELSERVO J3 opera com uma potência nominal de saída de 7000W (7kW) e corrente nominal de 37A, sendo compatível com fontes de alimentação de 200-230Vac trifásicas (3P).
Oferece capacidade de comunicação via SSCNET III/H, permitindo a integração em sistemas de automação complexos. É compatível com servomotores lineares com taxa de empuxo de 1800N, especificamente para aplicações com resfriamento líquido. O equipamento é projetado para operar em temperaturas ambientes de 0 a 55°C, garantindo robustez e confiabilidade em diversas condições operacionais.
Principais recursos
- Amplificador de movimento AC com freio dinâmico integrado
- Resistor regenerativo integrado
- Comunicação SSCNET III/H
- Resfriamento forçado
- Controle de malha fechada completa
- Proteção contra sobrecorrente, sobretensão, sobrecarga e superaquecimento do motor
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | MELSERVO J3 series |
| Nome do sub-range | MR-J3 series |
| Funções | Servo drive AC / amplificador de movimento, modo de posicionamento, controle PWM de onda senoidal/método de controle de corrente, controle de malha fechada completa |
| Design | Freio dinâmico integrado, resistor regenerativo integrado, ventilação forçada, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 37A |
| Potência ativa nominal (kW) | 7000W / 7kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão de regeneração, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/interrupção súbita de energia, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1), 1 x entrada digital (24Vcc; sink/source) (DI1), 1 x entrada digital (24Vcc; sink/source) (DI2), 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A300mm x L172mm x P200mm |
| Altura líquida (mm) | 300 mm |
| Largura líquida (mm) | 172 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 28.9A entrada |
| Consumo de energia | (Consumo de energia auxiliar do drive) 45 W |
| Compatibilidade técnica com | Servomotor linear, taxa de empuxo 1800N (resfriamento líquido), série LM-FP |
| Código de pedido / SKU do fabricante | MR-J3-700B-RJ004U523 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com a(s) norma(s) | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Comunicação serial de alta velocidade |
Documentos
Este produto é compatível com servomotores lineares da série LM-FP com taxa de empuxo de 1800N e que utilizam resfriamento líquido.
