Principais recursos
- Servo drive AC com amplificador integrado
- Modo de posicionamento e controle de corrente
- Freio dinâmico embutido
- Resistor regenerativo embutido
- Compatível com motores de acionamento direto
- Resfriamento por ventilação forçada
- Comunicação SSCNET III/H
- Funções avançadas de proteção
Especificações
| Parâmetro | Valor |
|---|---|

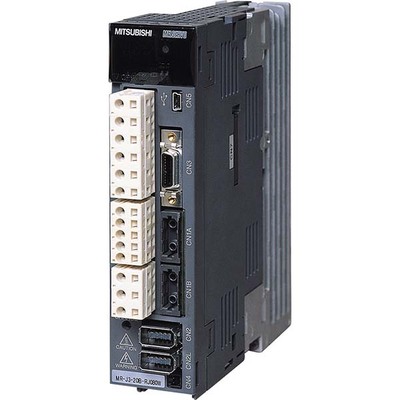

| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/família do produto | MELSERVO J3 series |
| Nome da sub-gama | MR-J3 series |
| Funções | Servo drive AC / amplificador modo de posicionamento método de controle de corrente PWM senoidal |
| Design | Freio dinâmico embutido resistor regenerativo embutido compatível com motor de acionamento direto ventilação forçada SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 5.8A |
| Potência ativa nominal (kW) | 750W / 0.75kW |
| Funções de proteção | Desligamento por sobrecorrente regeneração desligamento por sobretensão desligamento por sobrecarga (térmico eletrônico) proteção contra superaquecimento do motor servo proteção contra falha do encoder proteção contra falha de regeneração proteção contra subtensão/desligamento súbito de energia proteção contra excesso de velocidade proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1) 1 x entrada digital (24Vcc; sink/source) (DI1) 1 x entrada digital (24Vcc; sink/source) (DI2) 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM) 1 x saída de relé digital (MBR) 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1) 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A168mm x L60mm x P185mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 185 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 3.8A entrada |
| Consumo de energia | (Consumo auxiliar do drive) 30 W |
| Compatibilidade técnica com | motor de acionamento direto série HF-KP série HF-MP série HF-JP série HC-UP |
| Código de pedido / SKU do fabricante | MR-J3-70B-RJ080W |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com norma(s) | Marcação CE cULus TUV Rheinland EN UL RoHS |
| Benefícios | Projeto para motor de acionamento direto comunicação serial de alta velocidade |
Documentos
Este produto é compatível com motores de acionamento direto das séries HF-KP, HF-MP, HF-JP e HC-UP. O status do fabricante para este produto é “Descontinuado”.
Entre em contato para mais informações sobre este produto.
