Visão geral

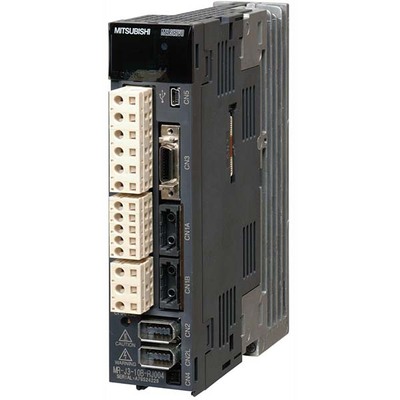

Este servo drive AC da série MELSERVO J3 da Mitsubishi Electric é um amplificador de movimento AC completo, integrando freio dinâmico e resistor regenerativo para otimizar o desempenho em aplicações industriais. Projetado para oferecer alta precisão e confiabilidade, é ideal para sistemas que demandam controle de posição avançado.
Com capacidade de comunicação SSCNET III/H, este dispositivo garante uma troca de dados de alta velocidade, essencial para a sincronização de múltiplos eixos e para a implementação de controle em malha fechada (full closed loop). Sua compatibilidade com servo motores lineares de taxa de impulso de 720N o torna versátil para diversas configurações de máquinas.
O servo drive opera em uma faixa de tensão de 200Vca a 230Vca trifásico e suporta uma corrente nominal de 17A, com potência de saída de 3500W (3,5kW). A unidade é projetada para operar em temperaturas ambientes de 0 a 55°C, garantindo robustez em ambientes operacionais desafiadores.
Principais recursos
- Amplificador de movimento AC
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Comunicação SSCNET III/H
- Controle em malha fechada (full closed loop)
- Ventilação forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/família de produtos | Série MELSERVO J3 |
| Nome da subgama | Série MR-J3 |
| Funções | Amplificador/servo drive de movimento AC, modo de posicionamento, controle PWM de onda senoidal/método de controle de corrente, controle em malha fechada completa |
| Projeto | Freio dinâmico integrado, resistor regenerativo integrado, ventilação forçada, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 17A |
| Potência ativa nominal (kW) | 3500W / 3,5kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão na regeneração, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha na regeneração, proteção contra subtensão/desligamento súbito, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1), 1 x entrada digital (24Vcc; sink/source) (DI1), 1 x entrada digital (24Vcc; sink/source) (DI2), 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital relé (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A168mm x L90mm x P195mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 195 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 16A entrada |
| Consumo de energia | (consumo auxiliar do drive) 30 W |
| Compatibilidade técnica com | Motor servo linear, taxa de impulso 720N, série LM-H |
| Código de pedido / SKU do fabricante | MR-J3-350B-RJ004U507 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com normas | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Comunicação serial de alta velocidade |
Documentos
Observação: O status deste produto é descontinuado pelo fabricante.
